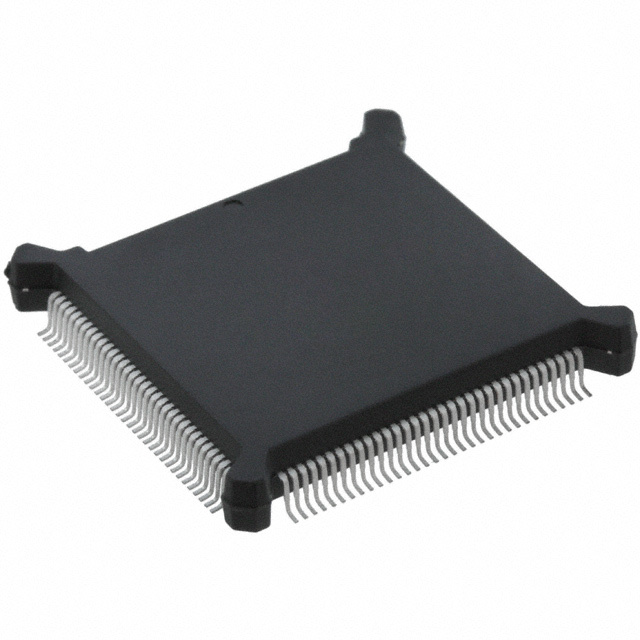

SN74ABT3612-30PQ от Texas Instruments

Общее описание

SN74ABT3612-30PQ — это интегральная схема, предназначенная для использования в синхронных FIFO (First-In-First-Out) буферах. Это устройство имеет два 36-битных буфера с памятью на 64 слова каждый, что в целом дает емкость 4,5Кбит. Она подходит для использования в приложениях с высокой пропускной способностью данных, где требуется быстрая и синхронная передача данных.

Преимущества

• Высокая скорость передачи данных до 33.4 МГц
• Низкое время доступа, всего 15 нс
• Поддержка синхронного интерфейса для упрощения дизайна схем
• Двунаправленная передача данных, позволяющая использовать устройство в различных типах систем

Недостатки

• Устройство устарело, возможные проблемы с доступностью
• Ограниченное напряжение питания от 4.5 В до 5.5 В, не совместимо с современными низковольтными системами
• Высокое потребление тока, до 130 мА

Типовое использование

• Буферизация данных между асинхронными и синхронными системами
• Использование в цифровых системах с высокими требованиями к скорости передачи данных
• Системы, требующие временной синхронизации при обмене данными

Рекомендации по применению

• Обеспечить корректное питание устройства в диапазоне от 4.5 В до 5.5 В
• Использовать в системах, требующих быстрой и синхронной передачи данных
• Учитывать высокий уровень потребления тока при проектировании питания устройства

Основные технические характеристики

• Емкость памяти: 4.5K (64 x 36 x 2)
• Тип интерфейса: Синхронный
• Частота передачи данных: до 33.4 МГц
• Время доступа: 15 нс
• Напряжение питания: 4.5 В ~ 5.5 В
• Максимальное потребление тока: 130 мА
• Направление передачи данных: Двунаправленное
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 132-BQFP (24.13x24.13 мм)

Возможные аналоги

• IDT72V3610 от Integrated Device Technology — аналогичное устройство с улучшенными характеристиками и поддержкой более низкого напряжения питания.
• CY7C43683AV от Cypress Semiconductor — еще один возможный аналог с храктеристиками, близкими к SN74ABT3612-30PQ.

Использование SN74ABT3612-30PQ позволяет обеспечить быструю и эффективную передачу данных в высокоскоростных цифровых системах, однако учитывая, что устройство устарело, рекомендуется рассмотреть современные аналоги.
