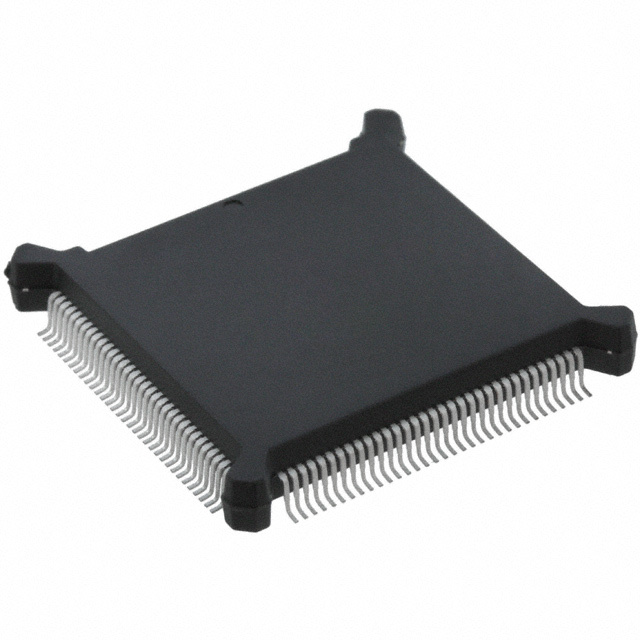

SN74ABT3612-15PQ

SN74ABT3612-15PQ от Texas Instruments

Общее описание

SN74ABT3612-15PQ – это синхронная FIFO память (First-In-First-Out) от Texas Instruments с поддержкой двунаправленной шины. Этот компонент предназначен для высокоскоростных цифровых систем передачи данных, где требуется буферизация данных. Чип выполнен в 132-контактном корпусе BQFP и поддерживает частоту до 66,7 МГц.

Преимущества

• Высокая скорость работы до 66,7 МГц.
• Синхронная передача данных повышает надежность и точность.
• Поддержка двунаправленной шины.
• Компактный корпус, удобный для монтажа на плату.

Недостатки

• Сложность интеграции в системы с более низким напряжением питания (минимальное напряжение питания 4.5 В).
• Нет поддержки рестарта данных (Retransmit Capability).

Типовое использование

• Буферизация данных в скоростных цифровых системах передачи данных.
• Системы обмена данными между асинхронными и синхронными блоками.
• Очереди для данных в сетевых маршрутизаторах и коммутаторах.

Рекомендации по применению

• При проектировании с этим чипом рекомендуется обратить внимание на его напряжение питания, чтобы оно находилось в диапазоне от 4.5 В до 5.5 В.
• Для обеспечения максимальной производительности и надежности работы, используйте соответствующие стандарты разводки сигнальных линий для минимизации помех и снижения электромагнитных излучений.

Основные технические характеристики

• Размер памяти: 4.5K (64 x 36 x 2)
• Функция: Синхронная FIFO память
• Частота работы: до 66.7 МГц
• Время доступа: 10 нс
• Напряжение питания: 4.5 В ~ 5.5 В
• Максимальный ток потребления: 130 мА
• Направление шин: Двунаправленное
• Размер корпуса: 132-контактный BQFP (24.13 мм x 24.13 мм)
• Рабочий температурный диапазон: от 0°C до 70°C

Возможные аналоги

• SN74ABT3614 – Синхронный FIFO чип с аналогичными характеристиками, но с другой конфигурацией памяти.
• IDT7203LA – Другой популярный FIFO чип, предназначенный для буферизации данных.

Использование SN74ABT3612-15PQ помогает обеспечить быстрый и надежный обмен данными в различных высокоскоростных цифровых системах, таких как сетевые коммутаторы, маршрутизаторы и другие устройства передачи данных.
