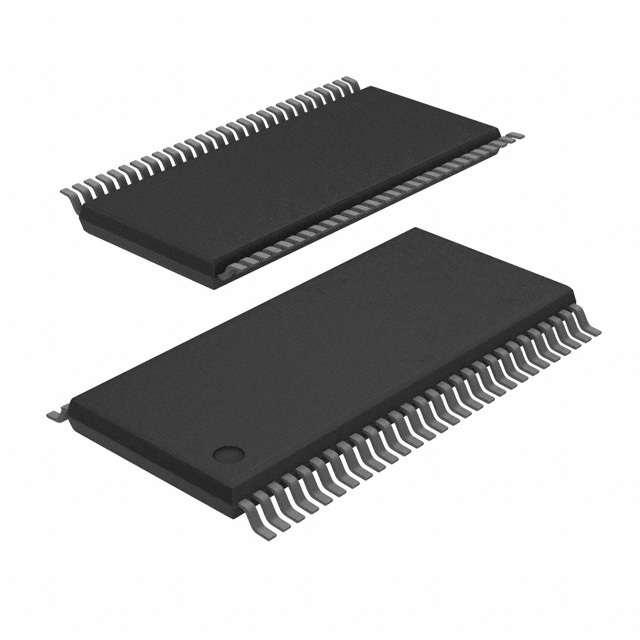

SN74ABT16470DGGR

Общее описание

SN74ABT16470DGGR — это высокопроизводительный, неинвертирующий трансивер компании Texas Instruments. Он предоставляет передачи данных двустороннего направления с возможностью трехсостояния на выходах. Этот компонент идеально подходит для использования в коммуникационных приложениях, требующих обмена данными между разными частями схемы, таких как системные шины и интерфейсы. Устройство разработано для работы в условиях широкого диапазона напряжений и температур.

Преимущества

• Высокая скорость и производительность: Обеспечивает надежную и быструю передачу данных.
• Широкий диапазон напряжений питания: Работает при напряжении от 4.5V до 5.5V.
• Трехсостояние выходов: Позволяет легко подключать и отключать устройство от шины.
• Совместимость со стандартами: Соответствует стандартам логических уровней TTL.

Недостатки

• Требование к источнику питания: Необходим стабилизированный источник питания в диапазоне 4.5V до 5.5V.
• Повышенное энергопотребление: Из-за высокой производительности устройство может потреблять больше энергии по сравнению с аналогами.

Типовое использование

• Системные шины: Применяется в системах обмена данными между процессором и периферийными устройствами.
• Интерфейсы связи: Используется в задачах связи между различными модулями электронной системы.
• Конверсия форматов данных: Удобен при необходимости изменения форматов данных для дальнейшей обработки.

Рекомендации по применению

• Расширение систем шины: Применяйте транзисторы для расширения данных в микропроцессорных системах.
• Режим трехсостояния: Используйте возможность установки выхода в состояние высокого импеданса для облегчения задач мультиплексирования.
• Системы с высоким числом подключений: При разработке систем с множеством подключений между модулями применяйте SN74ABT16470DGGR для упрощения интерфейсов.

Основные технические характеристики

• Тип логики: Неинвертирующий трансивер
• Количество элементов: 2
• Число битов на элемент: 8
• Тип выхода: Трехсостояние
• Ток на выходе High: 32 мА
• Ток на выходе Low: 64 мА
• Напряжение питания: 4.5V ~ 5.5V
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 56-TSSOP (0.240", 6.10mm ширина)

Возможные аналоги

• SN74ABT16470DLR - также от Texas Instruments, в аналогичном корпусе и с аналогичными характеристиками.
• 74ABT16470DGG - версию производства NXP Semiconductors, с похожими параметрами и функциональностью.

Покупая SN74ABT16470DGGR от Texas Instruments, вы получаете надежный, высокопроизводительный элемент для реализации сложных схем передачи данных в вашей электронике.
