SN65LVPE501RGER

SN65LVPE501RGER от Texas Instruments

Общее описание

Микросхема SN65LVPE501RGER представляет собой высокоскоростной буфер-повторитель (Redriver) для интерфейсов PCIe, разработанный компанией Texas Instruments. Это устройство помогает улучшить целостность сигнала и продлить расстояние передачи данных в системах PCIe. Оно поддерживает скорость передачи данных до 5 Гбит/с и оснащено функциями эквализации на входе и де-эмфазиса на выходе для улучшения качества сигнала.

Преимущества

• Высокоскоростная передача данных: Поддержка скорости до 5 Гбит/с.
• Улучшение сигнала: Встроенные функции эквализации и де-эмфазиса.
• Широкий диапазон рабочих температур: от -40°C до 85°C.
• Низкое энергопотребление: Потребляет всего 101 мА при напряжении питания 3.3 В.

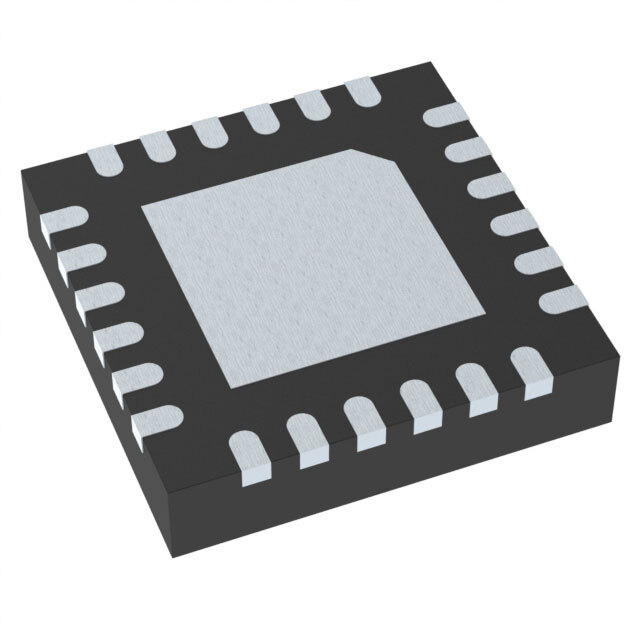

• Миниатюрный корпус: Поставляется в компактном корпусе 24-VQFN размером 4x4 мм.

Недостатки

• Ограниченная скорость передачи: Поддерживает скорость до 5 Гбит/с, что может быть недостаточно для некоторых высокоскоростных применений.
• Требует тщательной настройки: Для достижения оптимальной производительности необходимо правильно настроить параметры эквализации и де-эмфазиса.

Типовое использование

• PCIe расширения: Улучшение сигналов в платах расширения и удлинение трасс.
• Компьютерные системы: Обеспечение целостности сигналов в компьютерных системах и серверах.
• Коммуникационное оборудование: Используется в маршрутизаторах, коммутаторах и других устройствах, требующих надежной передачи данных на большие расстояния.

Рекомендации по применению

1. Правильная конфигурация: Устанавливайте оптимальные значения эквализации и де-эмфазиса в зависимости от длины и качества трасс.
2. Термическое управление: Убедитесь, что устройство установлено в среде с подходящим тепловым управлением, чтобы избежать перегрева.
3. Разводка плат: Старайтесь минимизировать шум и помехи при проектировании печатной платы с использованием этой микросхемы.

Основные технические характеристики

• Тип: Буфер, ReDriver
• Применение: PCIe
• Вход: CML
• Выход: CML
• Максимальная скорость передачи данных: 5 Гбит/с
• Количество каналов: 2
• Время задержки: 280 пс
• Функции улучшения сигнала: Эквализация входа, де-эмфазис выхода
• Напряжение питания: 3 В ~ 3.6 В
• Потребляемый ток: 101 мА
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 24-VQFN (4x4)

Возможные аналоги

• SN65LVPE502: Также от Texas Instruments, поддерживает аналогичные функции, но может иметь отличающуюся спецификацию.
• PI2EQX5804A: Четырехканальный PCIe 2.0 ReDriver от Diodes Inc.
• DS80PCI800: PCIе 3.0 ReDriver от Texas Instruments для более высоких скоростей передачи данных.

Для более точного подбора аналогов и их характеристик рекомендуется обращаться к технической документации и сравнивать параметры устройств.
