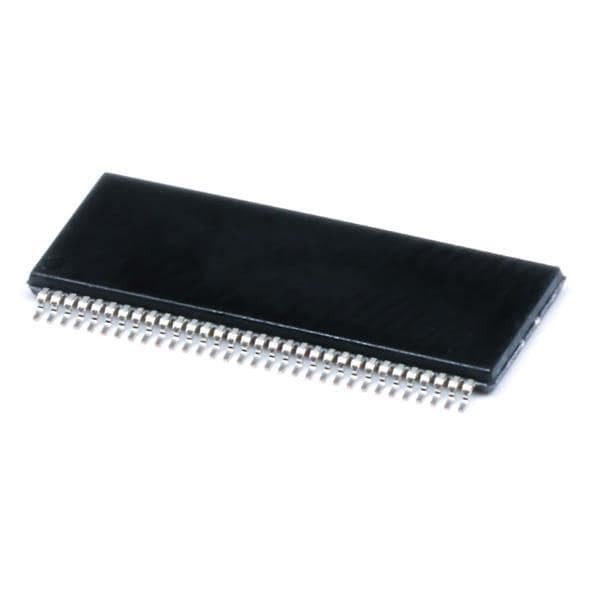

SN65LVDM1676DGG

SN65LVDM1676DGG от Texas Instruments

Общее описание: SN65LVDM1676DGG является 16-канальным LVDS трансивером от компании Texas Instruments. Этот интегрированный компонент поддерживает работу по протоколу LVDS (Low-Voltage Differential Signaling) и способен работать в полудуплексном режиме, обеспечивая двунаправленный обмен данными на скорости до 200 Мбит/с.

Преимущества:

• Высокая скорость передачи данных до 200 Мбит/с
• Низкое энергопотребление благодаря использованию LVDS протокола
• Компактный корпус 64-TSSOP
• Широкий диапазон рабочих температур от -40°C до 85°C

Недостатки:

• Требует тщательного проектирования разводки ПП для минимизации перекрестных наводок и обеспечения согласования импедансов
• Возможны сложности при пайке и ремонте из-за мелкого шага выводов корпуса

Типовое использование:

• Высокоскоростные интерфейсы данных
• Системы передачи видео и аудио сигналов
• Телекоммуникационные устройства
• Многоканальные системы сбора данных

Рекомендации по применению:

• При разработке печатных плат, подключаемых к SN65LVDM1676DGG, следует учитывать необходимость согласования импедансов линий, по которым передаются высокочастотные сигналы
• Разместите достаточное количество конденсаторов для фильтрации питания близко к источникам питания и заземления
• Используйте слои заземления для уменьшения электромагнитных помех и увеличения устойчивости к внешним факторам

Основные технические характеристики:

• Диапазон напряжения питания: 3В ~ 3.6В
• Максимальная скорость передачи данных: 200 Мбит/с
• Количество драйверов/приемников: 16/16
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 64-TSSOP (0.240", ширина 6.10 мм)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

Возможные аналоги:

• DS90LV047ATM от Texas Instruments
• MAX9175ETE+ от Maxim Integrated

Описание поможет уточнить, подходит ли данный компонент для ваших задач и условий эксплуатации.
