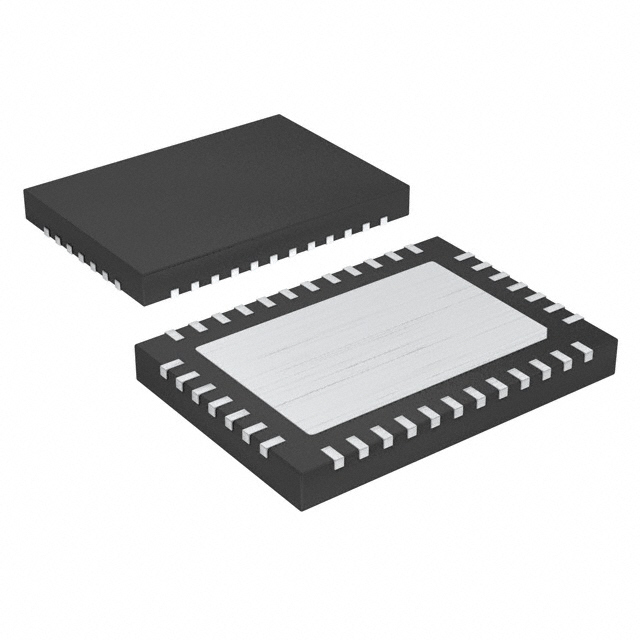

SN65LVCP1414RLJT

SN65LVCP1414RLJT от Texas Instruments

Общее описание

SN65LVCP1414RLJT — это высокопроизводительный четырехканальный буфер/ретранслятор данных (Redriver) от компании Texas Instruments. Он предназначен для работы с последовательными интерфейсами высокого уровня, поддерживая скорость передачи данных до 14.2 Гбит/с. Устройство улучшает сигнальную целостность за счет встроенных функций корректировки сигнала, таких как эквализация на входе и предпреобразование на выходе.

Преимущества

• Высокая скорость передачи данных: До 14.2 Гбит/с.
• Функции корректировки сигнала: Входная эквализация и выходное предпрообразование улучшают качество передачи.
• Компактный корпус: 38-WQFN (5x7 мм) с открытой площадкой для улучшенного теплоотвода.
• Низкое энергопотребление: Поддержка диапазона напряжения питания от 2.375 В до 3.465 В.

Недостатки

• Температурные ограничения: Рабочий диапазон температур от -40°C до 85°C, что может потребовать дополнительного охлаждения в более экстремальных условиях.
• Повышенные требования к разработке и производству: Высокочастотные сигналы требуют тщательного проектирования печатной платы и экранирования для минимизации шумов и потерь.

Типовое использование

• Высокоскоростные интерфейсы связи (серверы, маршрутизаторы, коммутаторы)
• Телекоммуникационные оборудования
• Хранение данных и сетевые адаптеры
• Видеоконференцсистемы и высокопроизводительные вычисления

Рекомендации по применению

• Проектирование печатной платы: Используйте стратегии минимизации шума и защиты от электромагнитных наводок (EMI), такие как правильное размещение заземляющих слоев и маршрутизация дифференциальных сигналов.
• Питание: Обеспечьте стабилизированное питание в пределах диапазона рабочих напряжений, уделяя внимание возможным пульсациям и шумам.
• Управление теплом: КПД устройства можно улучшить с помощью термопадов и тепловых отводов.

Основные технические характеристики

• Тип: Буфер, Redriver
• Вход: CML
• Выход: CML
• Максимальная скорость передачи данных: 14.2 Гбит/с
• Количество каналов: 4
• Время задержки: 65 пс
• Корректировка сигнала: Входная эквализация, выходное предпреобразование
• Напряжение питания: 2.375 В – 3.465 В
• Рабочая температура: -40°C – 85°C
• Тип монтажа: Поверхностный (SMT)
• Корпус: 38-WQFN (5х7 мм)

Возможные аналоги

• ADN2928 от Analog Devices: Четырехканальный буфер/ретранслятор со схожими характеристиками и скоростью передачи данных до 14.2 Гбит/с.
• PI2EQX6804 от Diodes Incorporated: 4-канальный ретранслятор данных с поддержкой скоростей до 12 Гбит/с и встроенной корректировкой сигнала.

Для более подробной информации и поддержки по применению, обращайтесь к официальной документации Texas Instruments и инженерам компании.
