SN65LVCP1414RLJR

Texas Instruments SN65LVCP1414RLJR

Общее описание

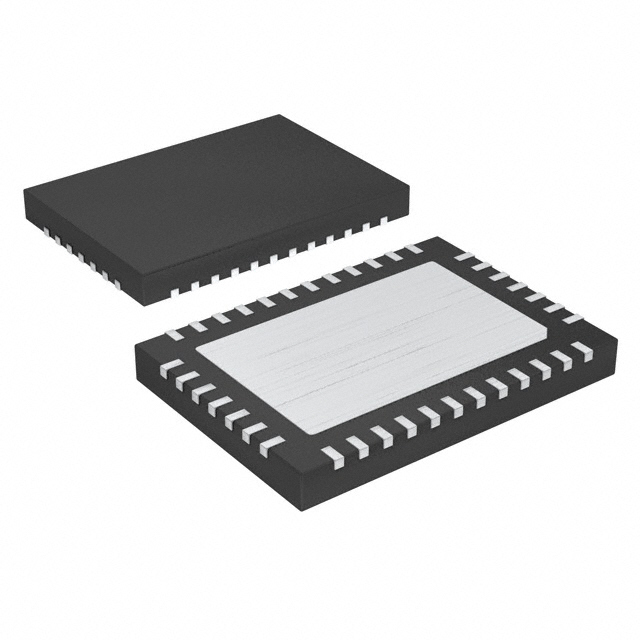

Texas Instruments SN65LVCP1414RLJR - это высокопроизводительный четырехканальный буфер и ReDriver, предназначенный для работы с высокоскоростными серийными интерфейсами до 14.2 Гбит/с. Этот компонент увеличивает дальность передачи сигналов по линиям и улучшает сигнал за счет входной эквализации и выхода с предварительным усилением. Выполнен в компактном корпусе WQFN-38 (5х7 мм), что делает его подходящим для использования в компактных устройствах.

Преимущества

• Высокая скорость передачи данных: Поддержка до 14.2 Гбит/с, что позволяет работать с современными высокоскоростными интерфейсами.
• Сигнальная коррекция: Обладает функциями входной эквализации и выходного предварительного усиления, которые улучшают целостность сигнала.
• Компактный корпус: Корпус WQFN-38 (5х7 мм) позволяет использовать компонент в устройствах с ограниченным пространством.
• Широкий диапазон напряжений питания: Рабочее напряжение от 2.375 В до 3.465 В.

Недостатки

• Сложность в монтаже: Требуется внимание при пайке из-за мелкозернистого корпуса WQFN.

Типовое использование

• Высокоскоростные коммуникационные системы
• Системы хранения данных
• Видеосистемы с высокой пропускной способностью
• Серверные и сетевые устройства

Рекомендации по применению

• Печатная плата: Убедитесь в правильной разводке линий передачи сигналов для минимизации помех и обеспечения целостности сигнала.
• Теплоотвод: Обеспечьте адекватное охлаждение для поддержания температурного режима компонента в пределах допустимых норм.

Основные технические характеристики

• Количество каналов: 4
• Скорость данных: до 14.2 Гбит/с
• Входной и выходной интерфейсы: CML
• Время задержки: 65 пс
• Функции коррекции сигнала: Входная эквализация, выходное предварительное усиление
• Напряжение питания: 2.375 В - 3.465 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: WQFN-38 (5x7 мм)

Возможные аналоги

• ON Semiconductor NB6L295: Двухканальный буфер/ретаймер с аналогичными скоростными характеристиками.
• Maxim Integrated MAX3890: Высокоскоростной ретаймер с улучшенными функциями коррекции сигнала.

Заключение

SN65LVCP1414RLJR от Texas Instruments - это мощный и гибкий компонент для работы с высокоскоростными интерфейсами, который обеспечивает отличное качество сигнала и простоту интеграции благодаря компактному корпусу и широкому диапазону напряжений питания.
