SN54LS266J

SN54LS266J от Texas Instruments

Общее описание

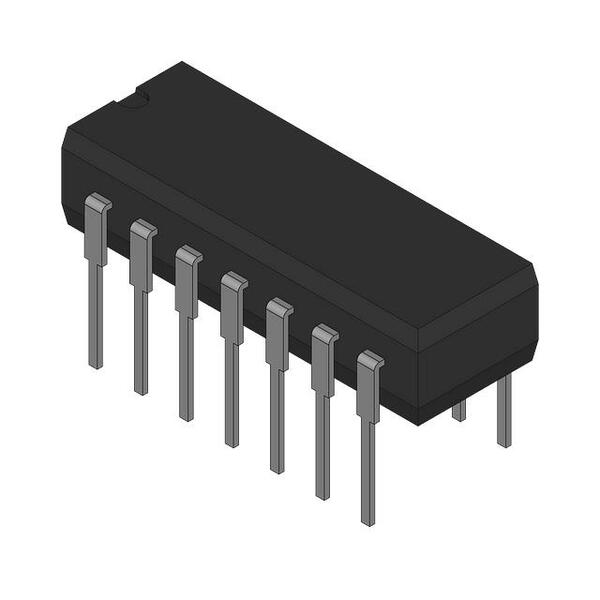

SN54LS266J — это интегральная схема (IC) квадрупольного XNOR (исключающее НЕ-ИЛИ) элемента, предназначенная для выполнения логических операций над двумя входами. Она содержит четыре независимых логических элемента с открытым коллектором. Упакована в корпус 14-CDIP, что делает её подходящей для различных промышленных и коммерческих применений.

Преимущества

• Низкое энергопотребление: Стабильная работа при низкой мощности, что особенно важно для портативных устройств.
• Широкий диапазон входных напряжений: Поддержка напряжений от 4.5V до 5.5V.
• Высокая скорость: Максимальная задержка распространения составляет всего 30 нс.

Недостатки

• Корпус CDIP: Пайка и установка могут требовать дополнительных усилий по сравнению с SMD-корпусами.
• Открытый коллектор: Для вывода сигнала требуется внешний подтягивающий резистор.

Типовое использование

• Логические схемы: В вычислительных устройствах для реализации логических операций XNOR.
• Цифровые системы: В системах управления и обработки данных, где требуется работа с цифровыми сигналами.
• Прототипирование: В образовательных целях и для опытно-конструкторских разработок.

Рекомендации по применению

• Подключение резисторов: Учитывайте необходимость использования подтягивающих резисторов для выхода с открытым коллектором.
• Защита от помех: Рассматривайте использование конденсаторов для сглаживания входных сигналов и защиты от коротких замыканий.
• Совместимость с напряжением: Убедитесь, что источники питания и другие компоненты схемы совместимы с рабочими значениями напряжения IC.

Основные технические характеристики

• Логический тип: XNOR (Exclusive NOR)
• Количество каналов: 4
• Количество входов на канал: 2
• Функции: Открытый коллектор
• Рабочее напряжение: 4.5V ~ 5.5V
• Максимальный ток покоя: 13 мА
• Выходной ток (высокий/низкий): 100µA / 4 мА
• Логический уровень входа - низкий: 0.7V
• Логический уровень входа - высокий: 2V
• Максимальная задержка распространения: 30 нс при 5V и 15pF
• Рабочая температура: -55°C ~ 125°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус устройства: 14-CDIP (0.300", 7.62 мм)

Возможные аналоги

• SN54LS86J: IC с аналогичными функциями, но с типом логики Exclusive OR.

Подходит для различных проектов, требующих надежных и высокоскоростных логических операций XNOR, SN54LS266J от Texas Instruments предоставляет идеальное решение для инженерных задач логики.
