SN54ALS874BJT

SN54ALS874BJT от Texas Instruments

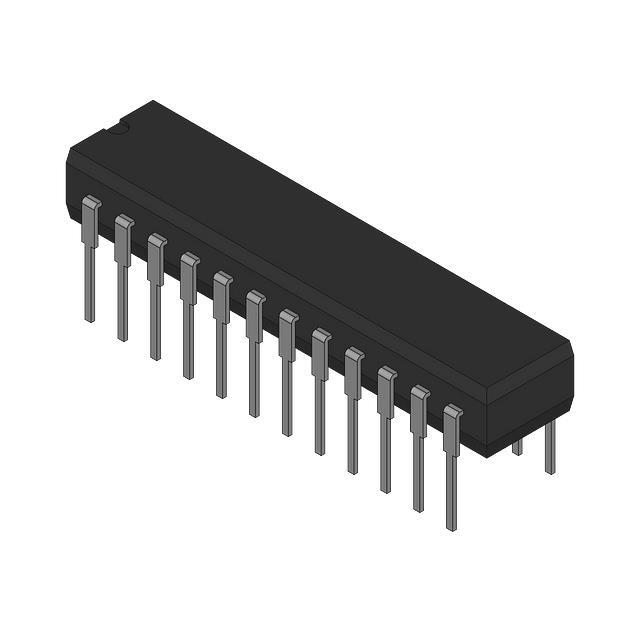

Общее описание: SN54ALS874BJT представляет собой восьмиразрядный D-триггер с положительным фронтом сигнала. Компонент выполнен в керамическом корпусе с 24 выводами (CDIP, шириной 7.62 мм) и предназначен для работы в широком диапазоне температур от -55°C до 125°C. Этот триггер обладает высокой скоростью работы и надежностью, что делает его подходящим для использования в устройствах, требующих высокой скорости обработки данных.

Преимущества:

• Высокая скорость работы (тактовая частота до 25 МГц)
• Низкое потребление мощности
• Широкий диапазон рабочих температур
• Надежная работа в условиях шума

Недостатки:

• Относительно высокое энергопотребление в режиме ожидания (32 мА)
• Требуется стабилизированное питание 5 В

Типовое использование:

• Регистрированные макрокоманды
• Интерфейсы данных и адресов
• Буферизация данных и синхронизация сигналов

Рекомендации по применению:

• Убедитесь в надежности источника питания 5 В для оптимальной работы компонента
• Используйте байпасные конденсаторы рядом с выводами питания для снижения шума
• Следите за температурным режимом в случае эксплуатации на верхних пределах рабочего диапазона

Основные технические характеристики:

• Вес: 0.004 кг
• Тип: Триггер D-типа 8-разрядный
• Интерфейс: параллельный
• Тактовая частота: до 25 МГц
• Задержка распространения: до 18 нс при 5 В и емкости 50 пФ
• Напряжение питания: от 4.5 В до 5.5 В
• Состояние выхода: Tri-State, неинвертированный
• Ток в состоянии логического 0: до 12 мА
• Ток в состоянии логической 1: до 1 мА
• Температурный диапазон: от -55°C до 125°C
• Тип корпуса: CDIP-24

Возможные аналоги:

• 74ALS874B (аналог с более узким диапазоном рабочих температур)
• 54FCT374 (похожий по функционалу, но с более высокой скоростью работы)
