SDC1742-412B

Описание компонента SDC1742-412B от Analog Devices

Общее описание:

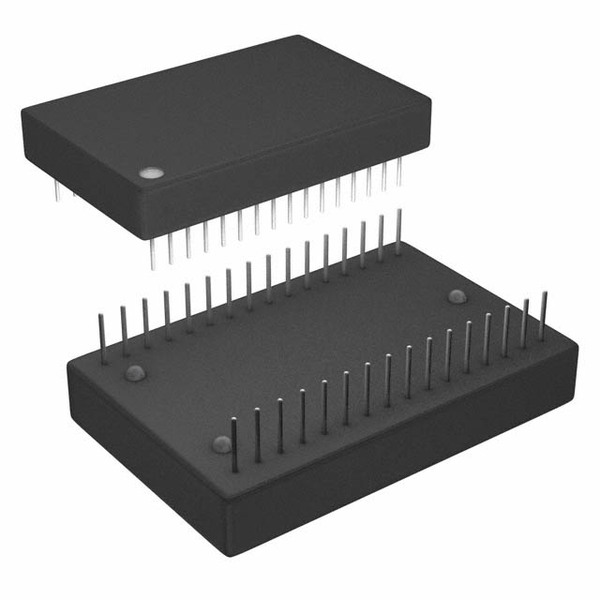

SDC1742-412B от Analog Devices - это 12-битный R/D (Resolver-to-Digital) конвертер, предназначенный для точного преобразования углового положения или скорости вращения в цифровой формат. Устройство упаковано в 32-контактный DIP корпус и работает от двойного источника питания ±15V.

Преимущества:

• Высокая точность и надежность преобразования.
• Поддержка широкого диапазона рабочих температур от -55°C до 125°C, что делает его подходящим для применения в экстремальных условиях.
• Простой параллельный интерфейс для легкой интеграции в системы.

Недостатки:

• Устаревшая технология, так как статус компонента - Obsolete (снят с производства).
• Ограниченная доступность и возможные трудности с заменой или ремонтом.

Типовое использование:

SDC1742-412B часто используется в системах авиационной и военной электроники, где требуется высокая точность и надежность, включая системы управления двигателями, позиционирование антенн и другие приложения, где необходимо точное измерение углового положения.

Рекомендации по применению:

• Учитывайте необходимость стабильного и точного источника питания для обеспечения корректной работы устройства.
• Планируйте заранее управление запасами из-за статуса снятия с производства данного компонента.

Основные технические характеристики:

• Тип: R/D Converter
• Количество каналов: 3
• Разрешение: 12 бит
• Интерфейс данных: Параллельный
• Источник питания: Двойной ±
• Напряжение питания: ±15V
• Рабочая температура: -55°C ~ 125°C
• Тип монтажа: На отверстие
• Корпус: 32-DIP

Возможные аналоги:

Из-за снятия с производства SDC1742-412B, рекомендуется рассмотреть современные аналоги или обратиться к производителю за рекомендациями по замене. Возможные современные альтернативы могут включать более новые R/D конвертеры с подобными характеристиками, но с улучшенной функциональностью и доступностью.
