SCP-LTC3114-1-EVALZ

SCP-LTC3114-1-EVALZ от Analog Devices

Общее описание

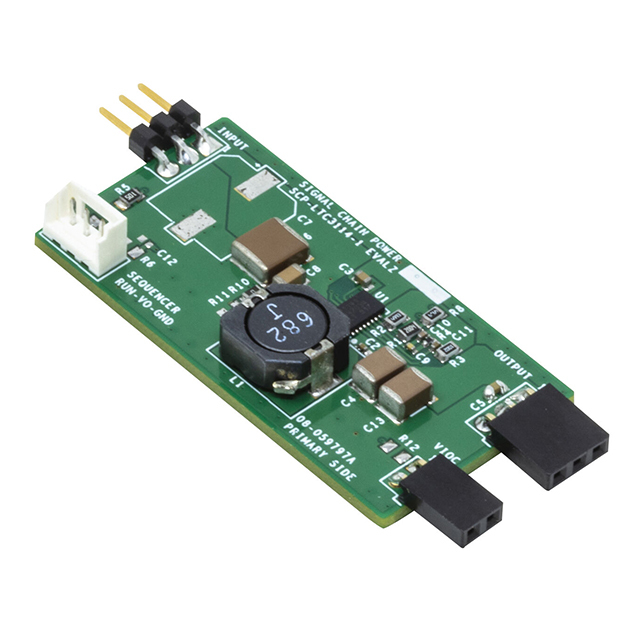

SCP-LTC3114-1-EVALZ — это оценочная плата для LTC3114-1, представляющая собой DC/DC преобразователь с возможностью работы в режиме понижения и повышения (buck-boost). Данный преобразователь предназначен для работы в широком диапазоне входных напряжений от 2,2 В до 40 В и способен обеспечивать стабильное выходное напряжение 5 В при токе до 1 А. Плата полностью собрана и готова к использованию для демонстрации характеристик LTC3114-1.

Преимущества

• Широкий диапазон входных напряжений: Поддерживает напряжение от 2,2 В до 40 В, что позволяет использовать преобразователь в различных приложениях.
• Высокая частота переключения: Частота 1,2 МГц позволяет использовать компактные пассивные компоненты.
• Гибкость: Возможность работы как в режиме понижения, так и в режиме повышения напряжения.
• Высокая надежность: Разработанная компанией Analog Devices, плата обеспечивает стабильную работу и высокое качество.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток составляет 1 А, что может быть недостаточно для некоторых приложений с высоким потреблением мощности.
• Цена: Оценочные платы могут быть дорогими для массового использования в конечных продуктах.

Типовое использование

• Преобразователь питания для портативных устройств.
• Поддержка питания для промышленных и автомобильных приложений.
• Обеспечение питания для сетевых и телекоммуникационных устройств.
• Применение в медицинском оборудовании и других критически важных системах.

Рекомендации по применению

• Используйте SCP-LTC3114-1-EVALZ для быстрой и эффективной оценки возможностей LTC3114-1 в вашем проекте.
• Убедитесь, что подводимое к плате напряжение находится в пределах допустимого диапазона (2,2 В – 40 В).
• Для минимизации паразитных помех обеспечьте качественное заземление и следуйте рекомендациям по разводке площадок.

Основные технические характеристики

• Основное назначение: DC/DC преобразователь, понижающий или повышающий режим.
• Количество выходов и тип: 1, не изолированный.
• Выходное напряжение: 5 В.
• Выходной ток: 1 А.
• Входное напряжение: 2,2 В – 40 В.
• Частота переключения: 1,2 МГц.
• Вид платы: Полностью собранная.
• В комплекте: Плата.
• Используемые компоненты: LTC3114-1.

Возможные аналоги

• [SCP-LTC3115-1-EVALZ](https://www.analog.com/en/products/ltc3115-1.html)
• [SCP-LTC3127-EVALZ](https://www.analog.com/en/products/ltc3127.html)
• [SCP-LTC3108-EVALZ](https://www.analog.com/en/products/ltc3108.html)

Оценочная плата SCP-LTC3114-1-EVALZ является отличным инструментом для быстрого старта и оценки преобразователя LTC3114-1 в реальных приложениях.
