SCP-LT3471-EVALZ

23 280,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

SCP-LT3471-EVALZ от Analog Devices

Общее описание

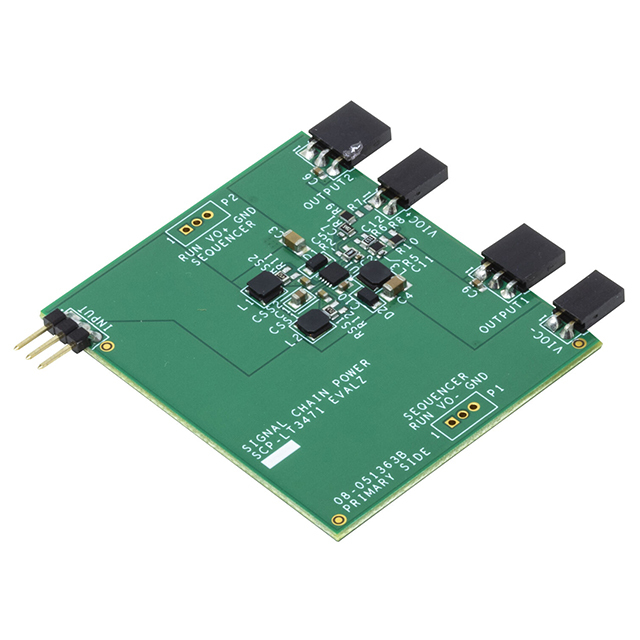

SCP-LT3471-EVALZ – это демонстрационная плата для оценки работы двойного повышающего/инвертирующего DC/DC контроллера LT3471, производства Analog Devices. Плата предназначена для создания двух не изолированных выходов из одного входного напряжения. Она идеально подходит для различных применений, требующих повышения или инверсии напряжения.

Преимущества

  • Компактный дизайн: Плата имеет небольшой размер, что позволяет интегрировать её в различные системы.
  • Высокая эффективность: Использование LT3471 позволяет достичь высокой эффективности преобразования энергии.
  • Широкий диапазон входных напряжений: Поддержка входного напряжения от 4.5 В до 10 В.
  • Удобство использования: Полностью собранная и протестированная плата позволяет быстро приступить к оценке её работы.

Недостатки

  • Ограниченная выходная мощность: Выходные токи ограничены до 300 мА для положительного выхода и до 200 мА для отрицательного.
  • Не подходит для изолированных применений: Плата не предназначена для приложений, требующих изоляции между входом и выходом.

Типовое использование

  • Приложения в телекоммуникациях: Обеспечение необходимого уровня напряжения для различных частей систем.
  • Приводы для маломощных устройств: Питание сенсоров, усилителей и других маломощных электронных компонентов.
  • Портативные устройства: Использование в устройствах, работающих от батарей, где требуется повышение или инверсия напряжения.

Рекомендации по применению

  • Перед использованием убедитесь в правильном подключении входных и выходных проводников.
  • Рекомендуется тщательно проверить параметры нагрузки, чтобы избежать перегрузки источников питания.
  • В случае необходимости, используйте дополнительное охлаждение для предотвращения перегрева компонентов.

Основные технические характеристики

  • Максимальное входное напряжение: до 10 В
  • Максимальное выходное напряжение: 12 В (положительный выход), -12 В (отрицательный выход)
  • Максимальный выходной ток: 300 мА (положительный выход), 200 мА (отрицательный выход)
  • Частота переключения: 1.2 МГц
  • Конфигурация платы: Полностью собранная

Возможные аналоги

  • LT3470: Повышающий DC/DC контроллер для низковольтных приложений.
  • LT3472: Двойной Buck-Bost контроллер для приложений, требующих более высокого уровеня мощности.
  • LT1339: Повышающий/понижающий/инвертирующий регулятор для универсальных применений.
