SCP-LT1956-IEVALZ

SCP-LT1956-IEVALZ от Analog Devices

Общее описание:

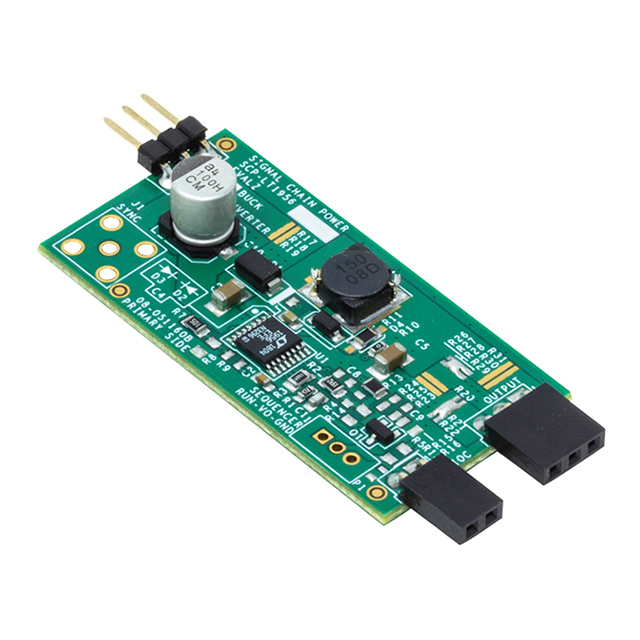

SCP-LT1956-IEVALZ - это полностью собранный учебный модуль, предназначенный для оценки работы понижающего DC/DC-преобразователя на базе микросхемы LT1956. Эта плата разработана для демонстрации возможностей регулируемого понижающего преобразователя с максимальным выходным током до 1,5 Ампер и входным напряжением до 48 Вольт.

Преимущества:

• Полностью собранная и протестированная плата.
• Высокая эффективность преобразования.
• Компактные размеры.
• Поддержка широкого диапазона входных напряжений.

Недостатки:

• Специфична для микросхемы LT1956, что может ограничить гибкость в использовании с другими компонентами.
• Требует базовых знаний электроники для правильного использования.

Типовое использование:

• Разработка и тестирование схем на базе DC/DC преобразователей.
• Прототипирование и оценка производительности преобразовательных цепей.
• Образовательные цели для изучения принципов работы DC/DC-преобразователей.

Рекомендации по применению:

• Поддерживать входное напряжение в пределах до 48 Вольт.
• Обеспечить достаточное охлаждение при работе с большими нагрузками.
• Следовать инструкциям по подключению и эксплуатации, чтобы избежать повреждений платы и микросхемы.

Основные технические характеристики:

• Входное напряжение: до 48 В
• Выходное напряжение: -24 В
• Максимальный выходной ток: 1.5 А
• Частота переключения: 500 кГц
• Топология: Понижающий преобразователь (Buck Converter)
• Тип платы: Полностью собранная

Возможные аналоги:

• [LTC3891EUHF#PBF](https://www.analog.com/en/products/ltc3891.html) - высокоэффективный регулятор с синхронным выпрямлением.
• [LT8614EFE#PBF](https://www.analog.com/en/products/lt8614.html) - понижающий преобразователь с высокой частотой переключения.

SCP-LT1956-IEVALZ идеально подходит для разработки и отладки DC/DC-преобразователей, обеспечивая простоту использования и надежные результаты для множества приложений.
