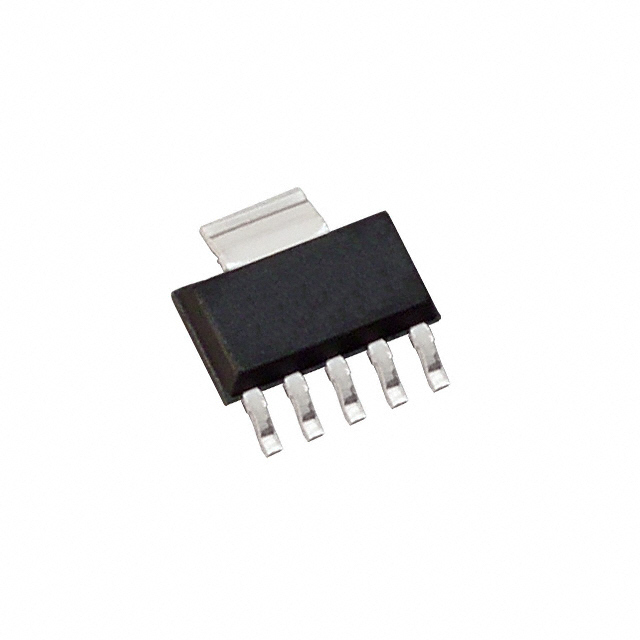

REG104GA-3.3/2K5

REG104GA-3.3/2K5 - Texas Instruments

Общее описание

REG104GA-3.3/2K5 - это высокоэффективный линейный стабилизатор напряжения (LDO) производства Texas Instruments, предназначенный для обеспечения стабильного выхода при входном напряжении до 15 В. Этот компонент предлагает фиксированное выходное напряжение 3.3 В и способен поддерживать нагрузку до 1 А. Корпус компонента выполнен в формате SOT-223-6.

Преимущества

• Высокая эффективность: Низкий уровень падения напряжения (до 0.48 В при 1 А) позволяет минимизировать потери мощности.
• Низкий ток покоя: Потребление тока при холостом ходе составляет всего 0.7 мА, что способствует экономии энергии.
• Защита: Встроенные функции защиты от перегрева и перегрузки по току обеспечивают длительную и надёжную работу компонента.
• Простота использования: Фиксированное выводное напряжение упрощает проектирование схемы и снижает количество необходимых компонентов.

Недостатки

• Максимальное входное напряжение: Ограничение входного напряжения 15 В может не подойти для всех приложений.
• Требования к теплоотводу: При большой нагрузке требуется подходящий теплоотвод для предотвращения перегрева.

Типовое использование

• Стабилизация напряжения в источниках питания для микроконтроллеров и других цифровых схем.
• Создание линейных источников питания для аналоговых компонентов, где критическое значение имеет низкий шум.
• Применение в портативных устройствах, требующих стабильного и низкого выходного напряжения.

Рекомендации по применению

• Теплоотвод: Используйте термопасту и подходящий радиатор для обеспечения адекватного теплового режима.
• Фильтрация: Добавьте входные и выходные конденсаторы для улучшения стабильности и снижения шума.
• Защита: Учтите рекомендации производителя по защите от обратного напряжения и пускового тока.

Основные технические характеристики

• Входное напряжение (макс.): 15 В
• Выходное напряжение (фиксированное): 3.3 В
• Ток нагрузки (макс.): 1 А
• Падение напряжения (макс.): 0.48 В @ 1 А
• Ток покоя: 0.7 мА
• Коэффициент подавления пульсаций (PSRR): 65 дБ (120 Гц)
• Защита: Защита от перегрева и перегрузки по току
• Допустимый рабочий температурный диапазон: -40°C до +85°C
• Тип корпуса: SOT-223-6

Возможные аналоги

• LM1117-3.3 (Texas Instruments): Популярный стабилизатор с аналогичным фиксированным выходным напряжением и характеристиками.
• AMS1117-3.3 (Advanced Monolithic Systems): Широко используемый решением для проектов, требующих надежных параметров стабилизации.

При проектировании с использованием REG104GA-3.3/2K5, обращайте внимание на мощность рассеивания и используйте адекватный радиатор для поддержания стабильной работы в указанных диапазонах температур.
