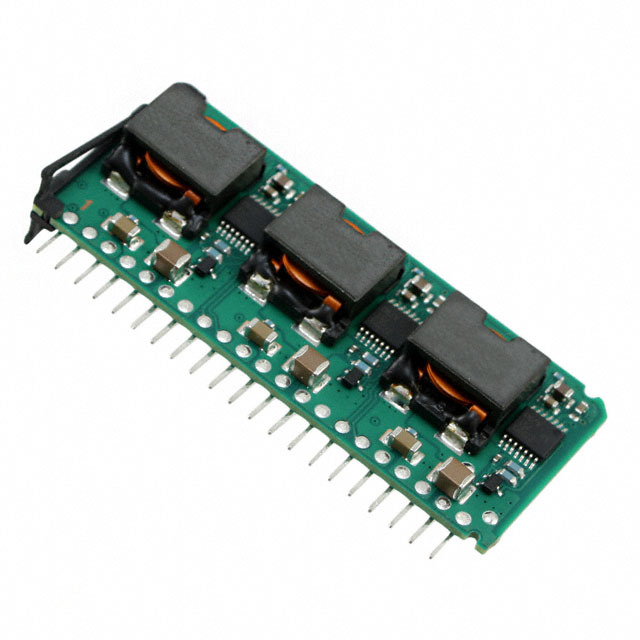

PTV08040WAH

PTV08040WAH от Texas Instruments

Общее описание

PTV08040WAH - это понижающий DC-DC преобразователь от компании Texas Instruments, предназначенный для применения в различных коммерческих и ИТ-устройствах. Данный модуль обеспечивает выходное напряжение в диапазоне от 0.8 до 3.6 В при максимальном выходном токе 50 А.

Преимущества

• Высокая эффективность: До 95%, что позволяет значительно уменьшить тепловыделение.
• Широкий диапазон входного напряжения: От 8 до 14 В, что обеспечивает гибкость в выборе источника питания.
• Компактные размеры: Удобный модульный форм-фактор для встраивания в пространство.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что позволяет использовать модуль в различных условиях окружающей среды.

Недостатки

• Требует тщательного охлаждения при максимальном токе: При высоких нагрузках важно обеспечить должное охлаждение для поддержания стабильной работы.
• Неизолированный модуль: Подходит не для всех применений, требующих гальванической изоляции.

Типовое использование

• Питание процессоров и микроконтроллеров в серверных системах
• Источники вторичного питания для сетевого и телекоммуникационного оборудования
• Платформы с высокими нагрузками, такие как FPGA и ASIC

Рекомендации по применению

• Охлаждение и вентиляция: Для стабильной работы при высоких нагрузках рекомендуется использовать радиаторы или системы активного охлаждения.
• Защита входного напряжения: Используйте фильтры или другие защитные компоненты для предотвращения повреждений модуля ввиду скачков напряжения.

Основные технические характеристики

• Тип: Неизолированный понижающий преобразователь
• Количество выходов: 1
• Входное напряжение (мин.): 8 В
• Входное напряжение (макс.): 14 В
• Выходное напряжение: 0.8 ~ 3.6 В
• Максимальный выходной ток: 50 А
• КПД: До 95%
• Размеры: 59.9 мм x 9.4 мм x 24.1 мм
• Корпус / Шасси: Сквозное отверстие (Through Hole)
• Рабочая температура: -40°C ~ +85°C

Возможные аналоги

• PTV08010WAH от Texas Instruments: Аналогичный неизолированный понижающий преобразователь с чуть меньшей максимальной мощностью.
• PTV08100WAH от Texas Instruments: Более мощный вариант с аналогичными входными и выходными параметрами, но с меньшим выходным током 30 А.
• PTV12020WAH от Texas Instruments: Обеспечивает более широкий диапазон входного напряжения, поддерживая до 13 В выходного напряжения при токе до 25 А.

PTV08040WAH является надежным и гибким решением для профессионалов, нуждающихся в мощном и стабильном источнике питания для своих электронных систем.
