PTV05010WAH

PTV05010WAH от Texas Instruments

Общее описание

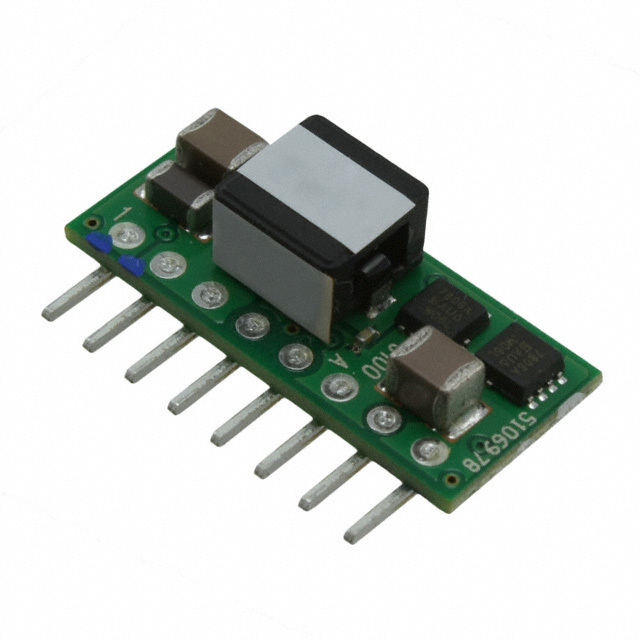

PTV05010WAH - это высокоэффективный понижающий преобразователь постоянного тока от Texas Instruments. Данный модуль представляет собой неинвертирующий регулируемый понижающий преобразователь напряжения, обеспечивающий выходное напряжение от 0.8 до 3.6 вольт при входном напряжении 4.5-5.5 вольт и максимальном токе до 8 ампер.

Преимущества

• Высокая эффективность: до 95%, что помогает минимизировать тепловые потери.
• Высокая плотность мощности: позволяет использовать компактные размеры модуля при высокой производительности.
• Широкий диапазон выходного напряжения: от 0.8 до 3.6 вольт, подходящий для различных приложений.
• Широкий диапазон рабочих температур: от -40°C до 85°C, что обеспечивает надежную работу в жестких условиях.

Недостатки

• Требует входного напряжения строго в пределах 4.5-5.5 вольт, что может ограничить гибкость в некоторых сценариях применения.
• Радиатор или добавочные схемы охлаждения могут потребоваться при длительных высоких нагрузках.

Типовое использование

• Системы управления и логические схемы.
• Сетевые устройства и серверы.
• Оборудование для телекоммуникаций.
• Промышленная автоматика.

Рекомендации по применению

• Тепловые управление: Важно обеспечить адекватное рассеивание тепла, особенно при высоких нагрузках.
• Декуплирование: Использование конденсаторов для фильтрации входного и выходного напряжения для снижения помех и улучшения стабильности.
• Правильное заземление: Обеспечьте хорошее заземление для минимизации шумов и увеличения надежности схемы.

Основные технические характеристики

• Входное напряжение: от 4.5V до 5.5V.
• Выходное напряжение: от 0.8V до 3.6V.
• Максимальный выходной ток: 8A.
• Эффективность: до 95%.
• Рабочая температура: от -40°C до 85°C.
• Режим монтажа: Сквозное отверстие (Through Hole).
• Корпус: 8-SIP Module.

Возможные аналоги

• PTV05020WAH: аналогичный преобразователь с более высоким максимальным током.
• PTN78000W: вариант с более широким диапазоном входного напряжения.
• LMZ12002: интегрированный понижающий регулятор от Texas Instruments с аналогичной производительностью.

PTV05010WAH является отличным выбором для решений, требующих высокоэффективного и надежного понижающего преобразователя постоянного тока с компактными размерами и гибкими настройками выходного напряжения.
