PTQB425080P2AD

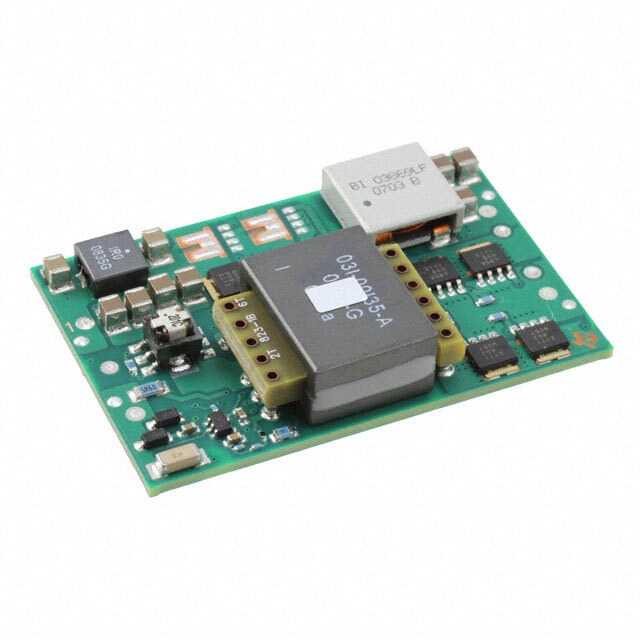

PTQB425080P2AD от Texas Instruments

Общее описание

PTQB425080P2AD от Texas Instruments – это высокоэффективный изолированный DC-DC преобразователь. Он обеспечивает стабильное выходное напряжение и ток для различных промышленных приложений. Благодаря широкому диапазону входного напряжения и высокой мощности, этот модуль идеально подходит для сложных условий эксплуатации.

Преимущества

• Высокая эффективность: До 93% эффективности, что способствует минимизации потерь и снижению тепловыделения.
• Широкий диапазон входного напряжения: От 36В до 75В, что делает устройство универсальным для различных источников питания.
• Высокая выходная мощность: 200 Вт, что позволяет использовать его для питания мощных устройств и систем.
• Компактный размер: Формат 1/4 Brick позволят экономить пространство на печатной плате.

Недостатки

• Статус “Obsolete”: Устройство больше не производится, что может вызвать трудности при поиске запасных частей.
• Температурные ограничения: Хотя устройство может работать в широком диапазоне температур, экстремально высокие или низкие температуры могут влияниять на его производительность.

Типовое использование

• Промышленные и коммерческие системы: для питания различных модулей и устройств.
• Телекоммуникационные системы: для обеспечения стабильного питания в телекоммуникационном оборудовании.
• Силовая электроника: для использования в схемах, требующих стабильного и мощного питания.

Рекомендации по применению

• Убедитесь в соответствии рабочих условий: Проверьте диапазоны входного и выходного напряжения перед применением.
• Используйте надлежащие охлаждающие решения: Для поддержания оптимальной температуры и предотвращения перегрева модуля.
• Периодически проверяйте соединения: Убедитесь, что все выводы и соединения надежно закреплены для предотвращения неисправностей.

Основные технические характеристики

• Входное напряжение (мин.): 36В
• Входное напряжение (макс.): 75В
• Выходное напряжение: 8В
• Выходной ток (макс.): 25А
• Выходная мощность: 200 Вт
• Изоляционное напряжение: 1.5 кВ
• Эффективность: До 93%
• Температурный диапазон: -40°C ~ 85°C
• Размеры: 56.4 мм x 36.8 мм x 13.0 мм

Возможные аналоги

• PTQB425050P2AD: другой DC-DC преобразователь от Texas Instruments с меньшим выходным напряжением.
• QMBW3: серия аналогичных преобразователей мощностью 200 Вт от различных производителей.

Применяя эти модули в своих схемах, вы гарантируете надежное и стабильное питание для ваших устройств.
