PTQB425080N2AD

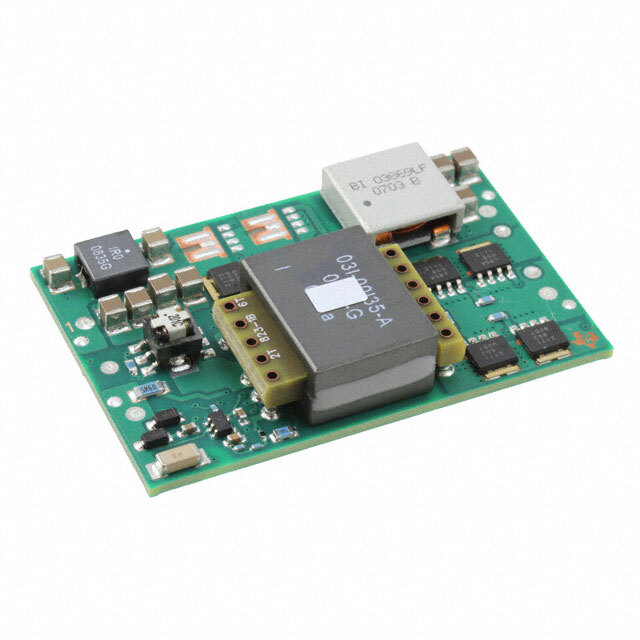

Модуль преобразователя постоянного тока PTQB425080N2AD от Texas Instruments

Общее описание

PTQB425080N2AD — это изолированный модуль преобразователя постоянного тока, предназначенный для высокоэффективного преобразования энергии. Он обеспечивает один выход с максимальной мощностью 200 Вт, выходным напряжением 8 В и входным диапазоном от 36 до 75 В. Этот модуль идеально подходит для коммерческих применений в области информационных технологий (ITE), благодаря своему компактному размеру и высокому КПД.

Преимущества

• Высокая эффективность: КПД до 93%, что позволяет снизить потери энергии и тепловыделение.
• Широкий диапазон входного напряжения: Поддержка входных напряжений от 36 В до 75 В.
• Компактные размеры: Удобный корпус типа 1/4 Brick занимает минимум места на плате.
• Высокая мощность: Выходная мощность до 200 Вт при токе до 25 А.
• Изоляция: Высокая степень изоляции на 1.5 кВ.

Недостатки

• Отсутствие поддержки для новых разработок: Этот компонент не рекомендуем для новых проектов и разработок.
• Требуются дополнительные системы охлаждения: При высокой нагрузке может потребоваться дополнительное охлаждение для поддержания оптимальной температуры.

Типовое использование

• Приложения информационных технологий (IT)
• Телекоммуникационное оборудование
• Промышленные системы автоматизации
• Бесперебойные источники питания (UPS)
• Медицинское оборудование

Рекомендации по применению

• Убедитесь в достаточном охлаждении модуля при его использовании под высокой нагрузкой.
• Проверьте совместимость с другими компонентами в вашей схеме, особенно в части входных и выходных напряжений.

Основные технические характеристики

• Входное напряжение (min / max): 36 В / 75 В
• Выходное напряжение: 8 В
• Максимальный выходной ток: 25 А
• Максимальная мощность: 200 Вт
• Изоляционное напряжение: 1.5 кВ
• Эффективность: до 93%
• Температурный диапазон: от -40°C до 85°C
• Крепление: Сквозное отверстие (Through Hole)
• Корпус: 1/4 Brick, размеры 56.4 мм x 36.8 мм x 13.0 мм

Возможные аналоги

• PTQB425080N2AX от Texas Instruments
• ON1742U от Artesyn Embedded Technologies
• VE-2W5-EU-F4 от Vicor Corporation

Заключение

PTQB425080N2AD от Texas Instruments — это высокоэффективный изолированный модуль преобразователя постоянного тока, подходящий для различных коммерческих приложений. Благодаря своим характеристикам и компактному размеру, он предпочтителен для использования в современных системах, требующих высокого уровня стабильности и эффективности энергопреобразования.
