PTQA420050N2AS

PTQA420050N2AS от Texas Instruments

Общее описание

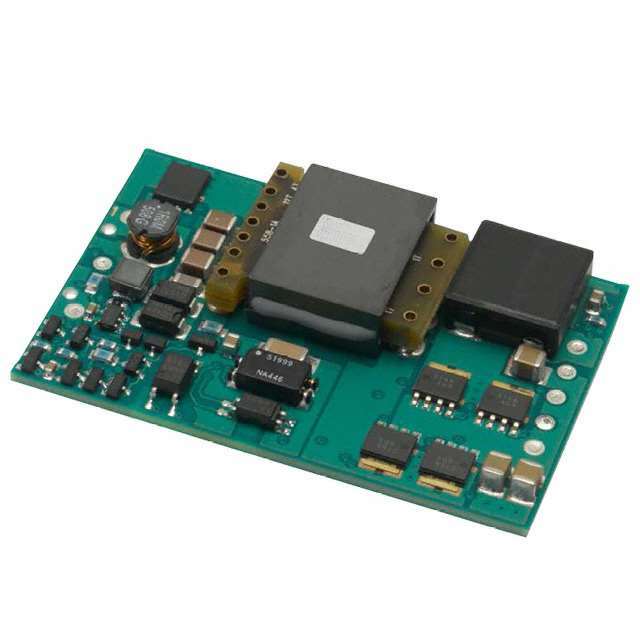

DC-DC преобразователь PTQA420050N2AS от Texas Instruments представляет собой изолированный модуль с одним выходом, способный обеспечивать стабильное напряжение 5V при входном напряжении от 36V до 75V. Этот компонент идеально подходит для высокоэффективных приложений, где необходимо постоянное питание на уровне 100W.

Преимущества

• Высокая эффективность: КПД до 92.5%, что снижает потери энергии и улучшает тепловые характеристики.
• Широкий диапазон входного напряжения: от 36V до 75V, что позволяет использовать модуль в различных условиях питания.
• Разнообразные защитные функции: защита от перенапряжения (OVP), защита от перегрева (OTP), защита от короткого замыкания (OCP), функция контроля включения/выключения (Remote On/Off), и защита от пониженного напряжения (UVLO).

Недостатки

• Устаревшая модель: указано, что данный продукт не рекомендуется для новых разработок, что делает его менее предпочтительным для будущих проектов.

Типовое использование

• ИТ оборудования: сервера, системы хранения данных, сетевое оборудование.
• Промышленные приложения: системы автоматизации, управляющие блоки.
• Коммерческие и телекоммуникационные устройства.

Рекомендации по применению

• Тепловое управление: учитывайте тепловые условия эксплуатации и при необходимости используйте дополнительные средства охлаждения.
• Монтаж: обеспечьте надлежащие пайки и механическую фиксацию для надежного подключения и минимизации вибраций.

Основные технические характеристики

• Входное напряжение (Диапазон): 36V - 75V
• Выходное напряжение: 5V
• Максимальный ток на выходе: 20A
• Мощность: 100W
• Изоляционное напряжение: 1.5 kV
• Коэффициент полезного действия: 92.5%
• Температурный диапазон: -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 8-выводной модуль, 1/4 Brick (56.4мм x 36.8мм x 12.7мм)

Возможные аналоги

• PTQA420052 от Texas Instruments: DC-DC преобразователь с аналогичными характеристиками, но с меньшим выходным током.
• RBE050-120S2D от RECOM: другой изолированный DC-DC преобразователь с аналогичными параметрами.

Этот компонент подходит для применения в современных высокоэффективных системах, Однако, если разрабатывается новое устройство, рекомендуется также рассмотреть альтернативные модели или аналоги, указанные выше.
