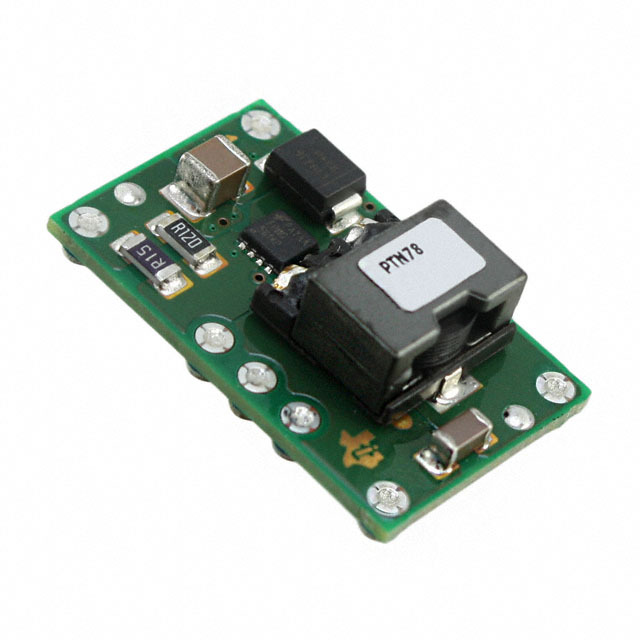

PTN78060WAS

PTN78060WAS от Texas Instruments

Общее описание

PTN78060WAS — это высокопроизводительный, неизоляционный DC-DC преобразователь, разработанный компанией Texas Instruments. Этот модуль позволяет преобразовывать напряжение в пределах широкого диапазона входных напряжений и обеспечивает надежное питание в различных приложениях, требующих стабилизации напряжения с низкими потерями.

Преимущества

• Высокая эффективность: До 94% коэффициента полезного действия, что минимизирует тепловыделение и увеличивает срок службы компонентов.
• Широкий диапазон входных напряжений: От 7V до 36V, что позволяет использовать компонент в различных системах с нестабильными источниками питания.
• Компактные размеры: Повышенная гибкость при проектировании плат.

Недостатки

• Неизоляционный модуль: Не подходит для приложений, требующих гальванической развязки.

Типовое использование

• Информационно-технологическое оборудование.
• Промышленные и коммерческие приложения, требующие надежного питания в условиях колеблющегося напряжения.
• Дискретные и интегральные системы управления.

Рекомендации по применению

• Соблюдение теплового режима: Для обеспечения стабильной работы рекомендуется использовать радиаторы или другие способы пассивного/активного охлаждения при высоких нагрузках.
• Фильтрация сигналов: Настоятельно рекомендуется использовать внешние фильтры для снижения электромагнитных помех, особенно в чувствительных схемах.

Основные технические характеристики

• Тип: Неизолированный PoL модуль DC-DC преобразователь.
• Количество выходов: 1.
• Диапазон входного напряжения: От 7V до 36V.
• Диапазон выходного напряжения: От 2.5V до 12.6V.
• Максимальный выходной ток: 3A.
• Особенности: Включение/выключение через удалённый сигнал, защита от перегрузки по току (OCP), защита от перегрева (OTP), защита от понижения напряжения (UVLO).
• Диапазон рабочих температур: От -40°C до 85°C.
• КПД: До 94%.
• Монтаж: Поверхностный монтаж (Surface Mount).
• Корпус/Габариты: 7-SMD модуль, размеры 1.00" x 0.62" x 0.38" (25.4мм x 15.7мм x 9.7мм).

Возможные аналоги

• PTN78060H: С аналогичными характеристиками, но предназначен для других диапазонов входного напряжения.
• PTN78060AA: Альтернативный вариант с немного другими параметрами по выходному напряжению и току.

Использование PTN78060WAS позволяет создавать энергоэффективные и надежные системы питания, что делает его оптимальным выбором для множества коммерческих и промышленных приложений.
