PTN78060WAH

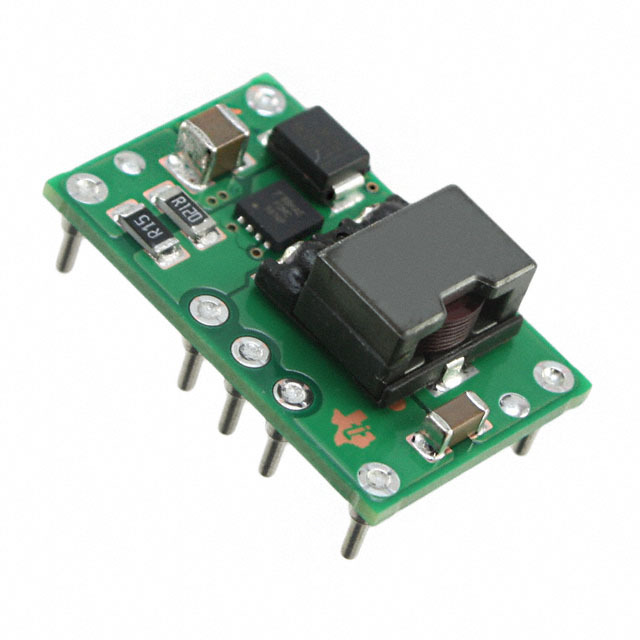

DC-DC Преобразователь PTN78060WAH от Texas Instruments

DC-DC преобразователь PTN78060WAH представляет собой высокоэффективный модуль питания с одним выходом, предназначенный для применения в IT и коммерческих устройствах. Этот преобразователь обеспечивает стабильное выходное напряжение в диапазоне от 2.5 В до 12.6 В с максимальным током до 3 А. Он подходит для различных приложений, требующих эффективного управления питанием.

Преимущества

• Высокая эффективность: До 94%, что позволяет минимизировать потери энергии и тепловыделение.
• Широкий диапазон входного напряжения: 7 В - 36 В, что обеспечивает гибкость в использовании с различными источниками питания.
• Надежность: Защита от пониженного напряжения (UVLO) для предотвращения повреждений и снижения стабильности.
• Компактность: Малый размер модуля позволяет экономить место на плате.

Недостатки

• Требует внешних компонентов: Для настройки параметров работы может понадобиться подключение внешних компонентов.
• Открытая архитектура: Может потребоваться дополнительная защита для использования в условиях загрязнений и внешних воздействий.

Типовое использование

• ИТ-оборудование: Системы телекоммуникаций, сетевые устройства, серверы.
• Коммерческие устройства: Кассовые аппараты, информационные панели, POS-терминалы.

Рекомендации по применению

• Обеспечить хорошее тепловыделение для поддержания оптимальной температуры работы.
• Использовать рекомендованные внешние компоненты для точной настройки выходного напряжения.
• Соблюдать электрические характеристики и условия эксплуатации, указанные в документации.

Основные технические характеристики

• Тип: Модуль питания Point of Load (PoL)
• Количество выходов: 1
• Входное напряжение: 7 В - 36 В
• Выходное напряжение: 2.5 В - 12.6 В
• Максимальный выходной ток: 3 А
• Коэффициент полезного действия: До 94%
• Функции защиты: UVLO (защита от пониженного напряжения)
• Температурный диапазон: -40°C ~ 85°C
• Монтаж: Сверхкомпактный сквозной монтаж (Through Hole)
• Размеры: 25.4 мм x 15.7 мм x 8.9 мм (1.00" x 0.62" x 0.35")

Возможные аналоги

• LMZ14201H от Texas Instruments: Регулируемый DC-DC преобразователь с выходным током до 1 А.
• LTM8023 от Analog Devices: Компактный DC-DC преобразователь с широким диапазоном входного напряжения и выходным током до 2 А.

Использование PTN78060WAH позволяет эффективно управлять питанием в разнообразных электронных устройствах, обеспечивая стабильную работу и высокую надежность.
