PTN78060HAZT

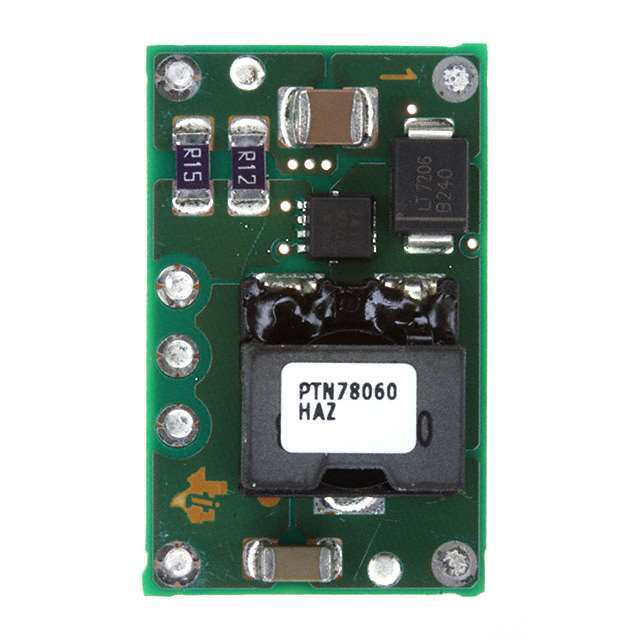

PTN78060HAZT от Texas Instruments

Общее описание

PTN78060HAZT — это высокоэффективный, неинвертирующий DC-DC понижающий (Step-Down) преобразователь от Texas Instruments, предназначенный для использования в широком спектре приложений, включая ИТ-оборудование и другие коммерческие устройства. Это интегрированный модуль преобразования энергии, обеспечивающий до 3А тока при выходном напряжении в диапазоне от 11.85V до 22V.

Преимущества

• Высокая эффективность: обеспечивает до 96% эффективности, что помогает снизить тепловыделение и повысить энергоэффективность системы.
• Компактный размер: размер корпуса 7-SMD модуля (25.4mm x 15.7mm x 9.7mm) позволяет легко интегрировать устройство в различное оборудование.
• Широкий диапазон входного напряжения: от 15V до 36V, что делает его универсальным для различных источников питания.
• Защита: наличие функций OCP (Over-Current Protection), OTP (Over-Temperature Protection) и UVLO (Under Voltage Lockout) для безопасной эксплуатации.

Недостатки

• Ограниченный выходной ток: максимальный выходной ток составляет 3А, что может быть недостаточно для некоторых высокомощных приложений.
• Не подходит для инвертирующих схем: предназначен только для неинвертирующих схем.

Типовое использование

• Информационно-технологическое оборудование (серверы, коммутаторы, маршрутизаторы)
• Коммерческое и медицинское оборудование
• Промышленные системы автоматизации
• Питание периферийных устройств и модулей

Рекомендации по применению

1. Температурный режим: устройство предназначено для работы в широком температурном диапазоне от -40°C до +85°C. Полезно учитывать данный диапазон при проектировании терморегулирующих схем системы.
2. Монтаж: модуль имеет 7-SMD корпус, что упрощает его установку на печатные платы с плотной компановкой.
3. Защита от перегрузок: для повышения безопасности и надежности используйте встроенные функции защиты OCP, OTP и UVLO.

Основные технические характеристики

• Тип: Неиниализированный модуль понижающего преобразователя (PoL)
• Количество выходов: 1
• Входное напряжение (мин.): 15V
• Входное напряжение (макс.): 36V
• Выходное напряжение: 11.85V ~ 22V
• Макс. ток на выходе: 3A
• Эффективность: до 96%
• Диапазон рабочих температур: -40°C ~ 85°C
• Размеры корпуса: 25.4mm x 15.7mm x 9.7mm
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• LMZ14203H от Texas Instruments: аналогичный понижающий преобразователь, обеспечивающий сходные характеристики выхода.
• V7805-2000 от CUI Inc.: понижающий преобразователь с выходным напряжением 5V и током до 2A, подходящий для других диапазонов напряжений.

Texas Instruments PTN78060HAZT — универсальное решение для низковольтных питательных цепей, сочетающее в себе компактность, надежность и высокий КПД, что делает его превосходным выбором для современных электро- и ИТ-оборудований.
