PTN78060HAZ

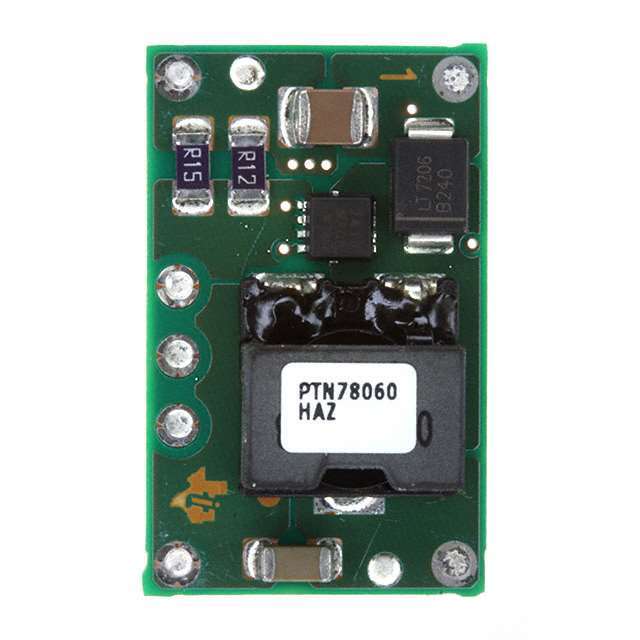

PTN78060HAZ от Texas Instruments

Общее описание

PTN78060HAZ — это высокоэффективный преобразователь постоянного тока (DC-DC) с нестабилизированным полярным модулем, предназначенный для профессионального применения в области коммерческих информационных технологий. Это компактное устройство обеспечивает стабильное выходное напряжение в диапазоне от 11.85 до 22 В при входном напряжении от 15 до 36 В и максимальном выходном токе 3 А.

Преимущества

• Высокий КПД: До 96%, что существенно снижает потери энергии и улучшает тепловой режим.
• Компактные размеры: Поверхностный монтаж позволяет минимизировать занимаемое на плате пространство (25.4 мм x 15.7 мм x 9.7 мм).
• Удобное управление: Поддержка дистанционного включения/выключения и наличие защиты от перенапряжения (OCP), перегрева (OTP) и недостаточного напряжения (UVLO).
• Широкий диапазон температур: Рабочий диапазон от -40°C до 85°C.

Недостатки

• Требуемая фильтрация: Может потребоваться дополнительная фильтрация для снижения эмиссии электромагнитного излучения.
• Максимальная выходная мощность: Ограничена 66 Вт, что может быть недостаточно для приложений с высокими требованиями к выходной мощности.

Типовое использование

• Питание процессоров и других микросхем с высокими требованиями к стабильности и качеству питания.
• Промышленное оборудование, требующее надежного и стабильного источника питания.
• Коммерческие информационные системы и телекоммуникационные устройства.

Рекомендации по применению

• Правильное размещение на плате: Следует учитывать рекомендации Texas Instruments по компоновке платы для достижения максимальной эффективности.
• Защитные цепи: Подключение OCP, OTP и UVLO для повышения надежности и безопасности системы.
• Фильтрация: Установка внешних фильтрующих конденсаторов для уменьшения уровней ЭМИ и улучшения стабильности работы.

Основные технические характеристики

• Тип: Нерегулируемый PoL модуль
• Количество выходов: 1
• Входное напряжение (мин): 15 В
• Входное напряжение (макс): 36 В
• Выходное напряжение: 11.85 ~ 22 В
• Максимальный выходной ток: 3 А
• Коэффициент полезного действия: 96%
• Рабочая температура: -40°C ~ 85°C
• Размеры: 25.4 мм x 15.7 мм x 9.7 мм

Возможные аналоги

• [PTN78060WAZ](https://www.ti.com/product/PTN78060WAZ) от Texas Instruments - с более широким диапазоном выходного напряжения.
• [LTM8078](https://www.analog.com/en/products/ltm8078.html) от Analog Devices - альтернативный нерегулируемый DC-DC преобразователь.
• [R-78E5.0-0.5](https://www.recom-power.com/zh/web/recom-power-cn/products/product-overview.html?code=R-78E5.0-0.5) от RECOM - компактный DC-DC преобразователь для поверхностного монтажа.

Этот высоконадежный и эффективный преобразователь PTN78060HAZ идеально подходит для профессиональных применений, требующих стабильного источника питания с высоким коэффициентом полезного действия.
