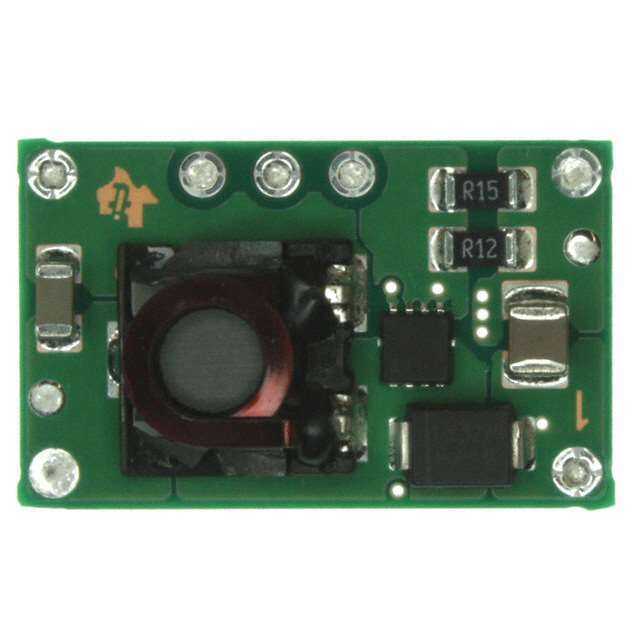

PTN78060HAH

PTN78060HAH от Texas Instruments

Общее Описание

PTN78060HAH - это регулируемый DC-DC преобразователь производства Texas Instruments. Этот модуль является нелинейным силовым преобразователем точки нагрузки (PoL), который обеспечивает высокую эффективность при компактных размерах и гибкость в выборе выходного напряжения. PTN78060HAH предназначен для использования в широком диапазоне промышленного и коммерческого оборудования, где требуется стабильное напряжение при минимальных потерях.

Преимущества

• Высокая эффективность: До 96%, что позволяет минимизировать тепловыделение и повысить надежность.
• Компактность: Небольшое занимаемое пространство на плате, благодаря чему упрощается интеграция в существующие схемы.
• Гибкость: Регулируемое выходное напряжение от 11.85V до 22V.
• Защита: Встроенные механизмы защиты от перенапряжения и перегрева (UVLO – Undervoltage Lockout).
• Широкий диапазон входных напряжений: От 15V до 36V, что делает его универсальным для различных применений.

Недостатки

• Отсутствие изоляции: Модуль является нелинейным, что может быть недостатком в приложениях, требующих гальванической развязки.

Типовое Использование

• Промышленные системы управления и автоматизации
• Телекоммуникационное оборудование
• Медицинская техника (нежесткие требования к изоляции)
• Измерительные приборы

Рекомендации по Применению

• Теплоотвод: Учитывайте необходимость организации теплоотвода для обеспечения стабильной работы в условиях высокой нагрузки.
• Конденсаторы: Использование качественных конденсаторов на входе и выходе для минимизации пульсаций напряжения.
• Защита: Рекомендуется предусмотреть дополнительные схемы защиты от перенапряжения на уровне системы.

Основные Технические Характеристики

• Тип: Нелинейный PoL Модуль
• Количество выходов: 1
• Входное напряжение: от 15V до 36V
• Выходное напряжение: от 11.85V до 22V
• Максимальный выходной ток: 3A
• Диапазон рабочих температур: от -40°C до 85°C
• Эффективность: До 96%
• Монтаж: Сквозное отверстие (Through Hole)
• Габариты: 25.4mm (длина) x 15.7mm (ширина) x 8.9mm (высота)

Возможные Аналоги

• LMZ23608 от Texas Instruments: Высокоэффективный PoL преобразователь с аналогичными характеристиками для других диапазонов выходного напряжения.
• BMR450 от Ericsson: Полностью интегрированный PoL модуль с схожими параметрами, подходящий для телекоммуникационных приложений.

PTN78060HAH от Texas Instruments представляет собой мощный и надежный DC-DC преобразователь, идеально подходящий для использования в разнообразных промышленных и коммерческих применениях.
