PTN78020WAS

PTN78020WAS от Texas Instruments

Общее описание

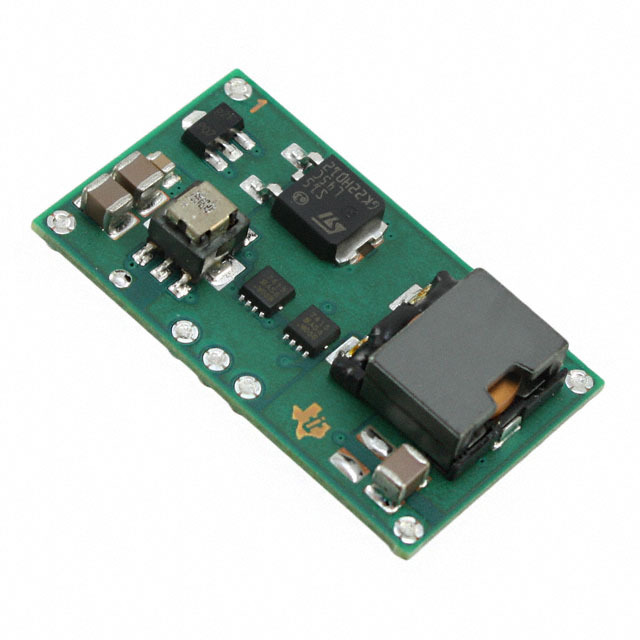

PTN78020WAS — это низкопрофильный, компактный DC-DC преобразователь от Texas Instruments, предназначенный для преобразования напряжения с высокими характеристиками. Этот элемент является пониженным регулятором напряжения (Step-Down) и способен принимать входное напряжение в диапазоне от 7 В до 36 В, преобразуя его в выходное напряжение от 2.5 В до 12.6 В при максимальном выходном токе до 6 А. PTN78020WAS — это высокоэффективное решение для использования в различных коммерческих и промышленных приложениях.

Преимущества

• Высокий КПД: Эффективность работы достигает 94%, что позволяет минимизировать потери энергии.
• Компактный размер: Незначительные габариты (38.1 мм x 22.1 мм x 9.7 мм) облегчают монтаж в сложных посадочных условиях.
• Надежность: Высокая степень защиты — от перегрева (OTP), от перенапряжения на входе (UVLO) и от перегрузки по току (OCP).
• Простота управления: Функция дистанционного включения/выключения (Remote On/Off) для лёгкого управления модулем.

Недостатки

• Возможные ограничения по рабочей температуре в экстремальных условиях (от -40°C до 85°C).
• Отсутствие встроенной изоляции, что может быть критично для некоторых применений.

Типовое использование

• Промышленные и коммерческие устройства
• Системы распределения электроэнергии
• Телекоммуникационное оборудование
• Автоматизация производства
• Медицинские приборы

Рекомендации по применению

• Убедитесь, что номиналы входного и выходного напряжения соответствуют требованиям вашего проекта.
• Используйте внешние пассивные компоненты (например, конденсаторы и дроссели), чтобы обеспечить стабильную работу модуля.
• Обеспечьте достаточное охлаждение радиаторами или вентиляцией для оптимальной работы модуля в условиях высокой нагрузки.

Основные технические характеристики

• Рабочее напряжение на входе: 7 В – 36 В
• Выходное напряжение: 2.5 В – 12.6 В
• Максимальный выходной ток: 6 А
• КПД: до 94%
• Встроенные защитные функции: OCP, OTP, UVLO
• Рабочий температурный диапазон: -40°C до 85°C
• Размеры: 38.1 мм (Д) x 22.1 мм (Ш) x 9.7 мм (В)

Возможные аналоги

• LMZ14203H от Texas Instruments: DC-DC понижающий модуль с аналогичными характеристиками для аналогичных приложений.
• LMZ12003 от Texas Instruments: Модуль с аналогичной мощностью и широким диапазоном входного напряжения.

Этот DC-DC преобразователь — надежный помощник для питания разнообразных электронных устройств, обеспечивающий высокую эффективность и простоту использования.
