PTN78020WAD

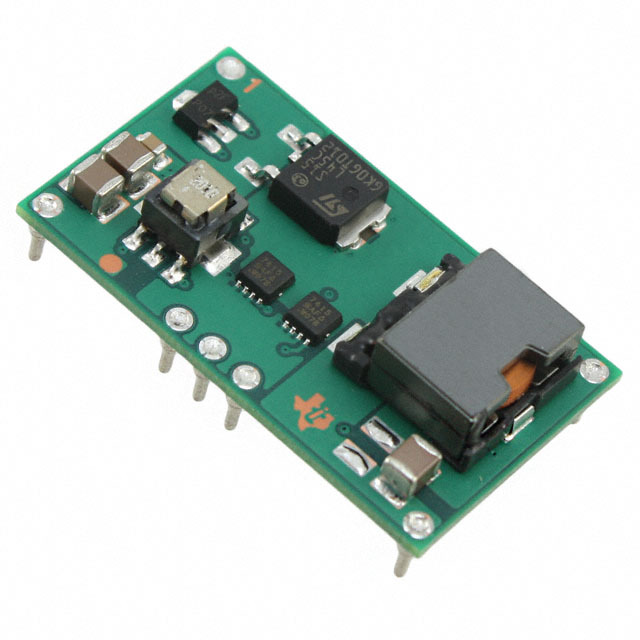

PTN78020WAD от Texas Instruments

Общее описание

PTN78020WAD - это мощный импульсный преобразователь постоянного тока (DC-DC Converter) от компании Texas Instruments. Он представляет собой модуль Point of Load (PoL), обеспечивающий высокую эффективность преобразования напряжения и предназначенный для неизоляционного использования. Данный компонент может стабильно работать в широком диапазоне входных напряжений и обеспечивает регулируемый выход на высокий ток.

Преимущества

• Высокая эффективность: До 94% при различных режимах нагрузки, что способствует снижению тепловых потерь и повышению общей энергоэффективности.
• Широкий диапазон входных напряжений: От 7В до 36В, что позволяет использовать модуль в самых различных приложениях.
• Регулируемое выходное напряжение: От 2.5В до 12.6В, обеспечивая гибкость в выборе напряжения для различных нужд.
• Высокий выходной ток: До 6 Ампер, что позволяет питать мощные нагрузки.

Недостатки

• Черезвыводной монтаж (Through Hole): Это может ограничить использование в компактных современных устройствах с поверхностным монтажом (SMT).
• Требуется правильное теплоотведение: При максимальной нагрузке может потребоваться установка радиатора или организация эффективного отвода тепла.

Типовое использование

PTN78020WAD применяется в различных областях, таких как:

• Информационные и телекоммуникационные технологии (IT и телекоммуникации)
• Промышленные системы управления
• Мощные источники питания для лабораторного оборудования
• Энергетические системы возобновляемых источников

Рекомендации по применению

• Установите модуль на монтажную плату с хорошим теплоотведением.
• Используйте стабилизированное входное напряжение в диапазоне от 7В до 36В.
• Подбирайте выходное напряжение согласно требуемым условиям эксплуатации, обеспечивая надлежащее охлаждение при использовании на максимальных токах.

Основные технические характеристики

• Тип: Модуль Point of Load (PoL)
• Количество выходов: 1
• Входное напряжение (мин): 7В
• Входное напряжение (макс): 36В
• Выходное напряжение: От 2.5В до 12.6В
• Максимальный выходной ток: 6A
• КПД: До 94%
• Температурный диапазон работы: -40°C до +85°C
• Монтаж: Черезвыводное (Through Hole)
• Размеры: 1.50" × 0.87" × 0.35" (38.1 мм × 22.1 мм × 8.9 мм)

Возможные аналоги

• LMZ23610 от Texas Instruments: Встроенный импульсный DC-DC преобразователь с аналогичными характеристиками, но с максимальным выходным током до 10А.
• R-78C от RECOM Power: Линейка неизоляционных DC-DC конвертеров со схожими характеристиками и черезвыводным монтажом.

Рассматривая PTN78020WAD от Texas Instruments, вы получаете высокоэффективное и надежное решение для преобразования напряжения в разнообразных электронных приложениях.
