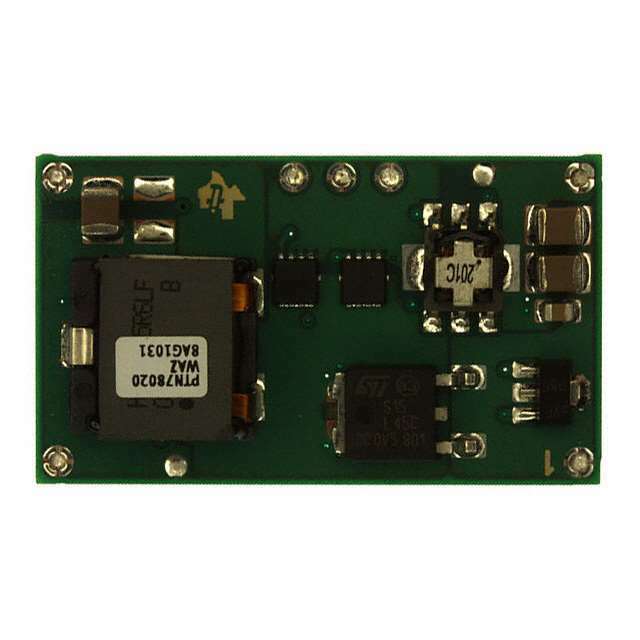

PTN78020HAZ

PTN78020HAZ от Texas Instruments

Общее описание

PTN78020HAZ - это DC-DC преобразователь от Texas Instruments, представляющий собой негальванически изолированный модуль точек нагрузки (PoL). Этот преобразователь является идеальным решением для питания сложных электронных устройств, требующих стабильного и регулируемого напряжения питания.

Преимущества

• Высокий КПД до 96%, что обеспечивает минимальные потери тепла и энергопотребления.
• Широкий диапазон входного напряжения от 15 В до 36 В, что делает модуль универсальным для различных приложений.
• Регулируемое выходное напряжение от 11,85 В до 22 В.
• Наличие защитных функций: защита от перегрузки по току (OCP), защита от перегрева (OTP) и защита от пониженного входного напряжения (UVLO).
• Миниатюрные размеры, что позволяет легко внедрять модуль в компактные устройства.

Недостатки

• Одноканальный вывод, что может ограничивать использование в мультиканальных схемах.
• Отсутствие изоляции, что может требовать дополнительных мер безопасности в некоторых приложениях.

Типовое использование

• Питание модулей телекоммуникационного и сетевого оборудования.
• Промышленное оборудование и системы управления.
• Оборудование для информационных технологий и коммерческие приложения.

Рекомендации по применению

• Для улучшения надежности и стабильности работы устройства рекомендуется установить дополнительные конденсаторы на входе и выходе модуля.
• Следует обеспечить адекватное охлаждение модулю, особенно при работе в условиях максимальной нагрузки.
• В целях увеличения срока службы устройства рекомендуется избегать работы в режимах максимальной мощности на постоянной основе.

Основные технические характеристики

• Тип: Негальванически изолированный PoL модуль.
• Количество выходов: 1.
• Входное напряжение: от 15 В до 36 В.
• Выходное напряжение: от 11,85 В до 22 В.
• Максимальный выходной ток: 6 А.
• Рабочая температура: от -40°C до 85°C.
• Коэффициент полезного действия: до 96%.
• Монтаж: Поверхностный монтаж (SMD).
• Корпус: 7-SMD.
• Размеры: 38,1 мм (Д) х 22,1 мм (Ш) х 9,7 мм (В).

Возможные аналоги

• PTN78060WAH от Texas Instruments — аналогичный преобразователь с более широким диапазоном выходного напряжения.
• LMZ23605 от Texas Instruments — альтернатива с регулируемым выходным напряжением и аналогичными параметрами.
• OKY-T/16-W40N-C от Murata — конкурентный модуль с аналогичными характеристиками.

PTN78020HAZ от Texas Instruments - это высокоэффективное и надежное решение для различных приложений в области электроники и промышленности.
