PTN78020HAH

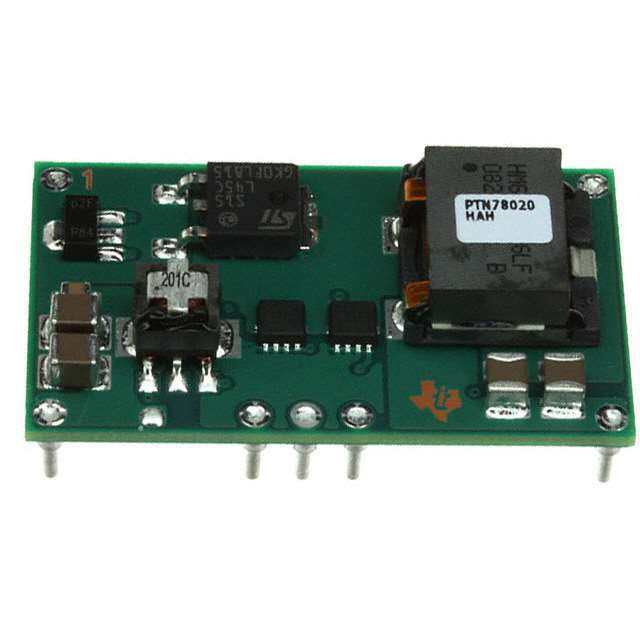

PTN78020HAH от Texas Instruments

Общее описание

PTN78020HAH — это высокоэффективный, компактный DC-DC преобразователь от компании Texas Instruments. Данный модуль предназначен для преобразования напряжения и может обеспечить выходное напряжение в диапазоне от 11.85 В до 22 В при входном напряжении от 15 В до 36 В. Модуль отличается высокой эффективностью до 96%, что позволяет минимизировать потери тепла и повысить общую энергоэффективность системы.

Преимущества

• Высокая эффективность: До 96%, что способствует снижению энергозатрат и выделяемого тепла.
• Широкий диапазон входного напряжения: Подходит для различных источников питания с напряжением от 15 В до 36 В.
• Компактные размеры: Обеспечивает экономию места на плате.
• Широкий диапазон рабочей температуры: От -40°C до 85°C, что позволяет использовать в различных условиях.

Недостатки

• Неизолированный: Модуль не предоставляет гальваническую изоляцию, что может быть критичным для некоторых применений.
• Относительно высокая стоимость: Может быть дороже по сравнению с аналогичными преобразователями от других производителей.

Типовое использование

• Информационные и коммуникационные технологии (Commercial ITE)
• Модули питания для устройств промышленной автоматизации
• Бортовые системы питания в автомобильной электронике

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимых значений (15 В - 36 В).
• Расположите модуль на плате так, чтобы обеспечить эффективное охлаждение, особенно при работе в условиях высокой нагрузки.
• Используйте дополнительные меры по теплоотводу, такие как радиаторы или теплопроводящие подложки, для более надежной работы при высокой мощности.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Минимальное входное напряжение: 15 В
• Максимальное входное напряжение: 36 В
• Диапазон выходного напряжения: От 11.85 В до 22 В
• Максимальный выходной ток: 6 А
• Эффективность: До 96%
• Рабочая температура: От -40°C до 85°C
• Тип монтажа: Сквозной монтаж (Through Hole)
• Корпус: 7-DIP модуль
• Размеры: 38.1 мм x 22.1 мм x 8.9 мм (1.50" Д x 0.87" Ш x 0.35" В)

Возможные аналоги

• LMZ14203H от Texas Instruments: Регулируемый DC-DC преобразователь с максимальным током 3 А.
• LTM4647 от Analog Devices: Высокоэффективный микро конвертер на 10 А с регулируемым выходом.
• R-78E6.5-0.5 от Recom Power: Регулируемый преобразователь с выходным напряжением до 6.5 В и током до 0.5 А.

PTN78020HAH — это надежный и высокоэффективный преобразователь напряжения, идеально подходящий для применения в сложных электронных системах, требующих высокого КПД и надежности.
