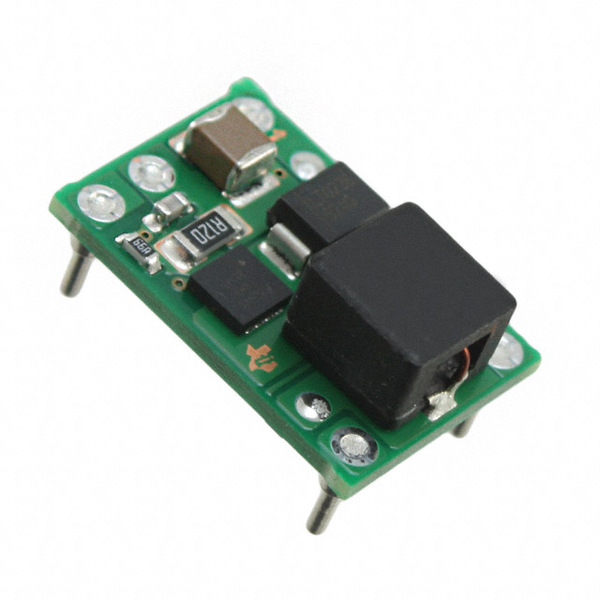

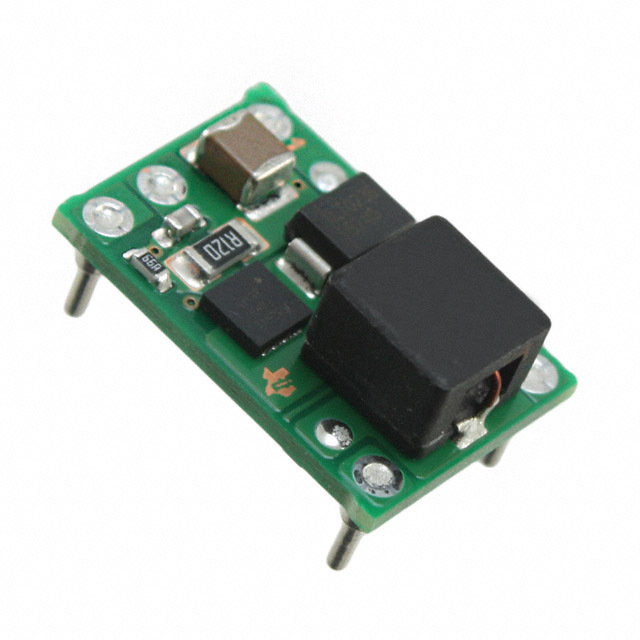

PTN78000WAH

PTN78000WAH от Texas Instruments

Общее описание:

PTN78000WAH — это высокоэффективный PoL (Point-of-Load) преобразователь постоянного тока (DC-DC) производства компании Texas Instruments. Этот неинвертирующий модуль предназначен для применения в областях, требующих надежного источника питания с пониженным энергопотреблением и стабилизированным выходным напряжением.

Преимущества:

• Высокая эффективность: До 91%, что обеспечивает минимальные потери энергии и снижает тепловыделение.
• Широкий диапазон входного напряжения: От 7 В до 36 В, что делает его универсальным для различных типов приложений.
• Компактность: Компактный размер (19.1 мм x 12.7 мм), подходящий для ограниченного пространства.
• Простота установки: Модульный корпус типа DIP (Dual Inline Package), подходящий для сквозного монтажа.
• Широкий диапазон выходного напряжения: Регулируемый от 2.5 В до 12.6 В, гибкость для различных нужд.

Недостатки:

• Ограниченный максимальный ток: Максимальный выходной ток ограничен 1.5 А, что может быть недостаточно для некоторых высокомощных приложений.
• Не изолированный: Модуль не обеспечивает гальванической изоляции, что может быть критично для некоторых приложений.

Типовое использование:

• Питание микроконтроллеров и других цифровых схем.
• Источники питания для коммуникационного оборудования.
• Промышленное оборудование.
• Питание для распределенных систем питания.

Рекомендации по применению:

• Используйте подходящие фильтрующие конденсаторы на входе и выходе для снижения пульсаций напряжения.
• Обеспечьте хорошее охлаждение и тепловую развязку для оптимальной работы преобразователя.
• Грамотно планируйте размещение модуля на плате, учитывая его тепловые характеристики и возможные электромагнитные помехи.

Основные технические характеристики:

• Входное напряжение: 7 В – 36 В
• Выходное напряжение: 2.5 В – 12.6 В
• Максимальный выходной ток: 1.5 А
• Эффективность: До 91%
• Рабочие температуры: от -40°C до +85°C
• Крепление: Сквозной монтаж
• Габариты: 19.1 мм x 12.7 мм x 8.6 мм

Возможные аналоги:

• PTN78000WAD: Аналогичный модуль с немного другими характеристиками.
• LMZ14203 от Texas Instruments: Тоже понижающий (buck) преобразователь с схожими параметрами.
• LM2576 от Texas Instruments: Регулируемый понижающий регулятор с схожими характеристиками, но другой конструкцией.

Этот модуль является отличным выбором для разработчиков, которым требуется надежное и эффективное решение для преобразования напряжения в различных электронных схемах и устройствах.
