PTN78000HAZ

PTN78000HAZ от Texas Instruments

Общее описание

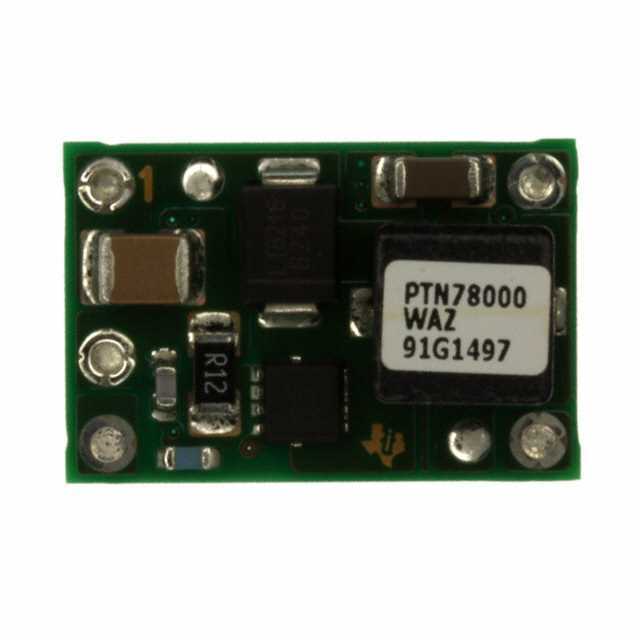

Модуль PTN78000HAZ от Texas Instruments представляет собой понижающий (Buck) DC-DC преобразователь без гальванической развязки. Этот компактный и высокоэффективный модуль предназначен для использования в качестве источника питания точного уровня (Point-of-Load, PoL) с напряжением входа в диапазоне от 15 В до 36 В и выходного напряжения, регулируемого в пределах от 11.85 В до 22 В. Максимальный выходной ток составляет 1.5 А.

Преимущества

• Высокая эффективность: до 94%, что обеспечивает минимальные потери тепла.
• Компактные габариты: идеально подходит для устройств с ограниченным пространством.
• Защита от перегрузки по току (OCP): предотвращает повреждение устройства в случае нагрузки свыше допустимой.
• Защита от перегрева (OTP): отключает модуль при достижении критической температуры, предотвращая перегрев.
• Защита от пониженного напряжения (UVLO): обеспечивает надежную работу модуля при понижении входного напряжения ниже допустимого уровня.

Недостатки

• Отсутствие гальванической развязки: не подходит для сценариев, где требуется изоляция между входом и выходом.
• Ограниченный диапазон выходного напряжения: не всегда соответствует специфическим требованиям отдельных проектов.

Типовое использование

• Питание плат микроконтроллеров и процессоров.
• Источники питания для промышленных контроллеров.
• Применение в телекоммуникационных и компьютерных системах.
• Использование в оборудовании IoT.

Рекомендации по применению

• Обеспечить качественную вентиляцию для отвода тепла.
• Использование в сочетании с внешними фильтрами для уменьшения электромагнитных помех (EMI).
• Тщательная разводка платы для минимизации индуктивных шумов.

Основные технические характеристики

• Входное напряжение: 15 В – 36 В
• Регулируемое выходное напряжение: 11.85 В – 22 В
• Максимальный выходной ток: 1.5 А
• Эффективность: до 94%
• Рабочая температура: -40°C – 85°C
• Функции защиты: OCP, OTP, UVLO
• Монтаж: Поверхностный монтаж (SMD)
• Размеры корпуса: 19.1 мм x 12.7 мм x 9.1 мм

Возможные аналоги

• LMZ12002 от Texas Instruments: аналогичный понижающий модуль с выходом до 2 А.
• OKI-78SR-3.3/1.5-W36-C от Murata Power Solutions: компактный стабилизатор для понижения напряжения.
• R-78B12-1.5 L от RECOM: линейка высокоэффективных стабилизаторов, доступных в различных вариантах выходного напряжения.

Этот модуль PTN78000HAZ идеально подходит для создания надежных и эффективных источников питания в самых различных электронных устройствах.
