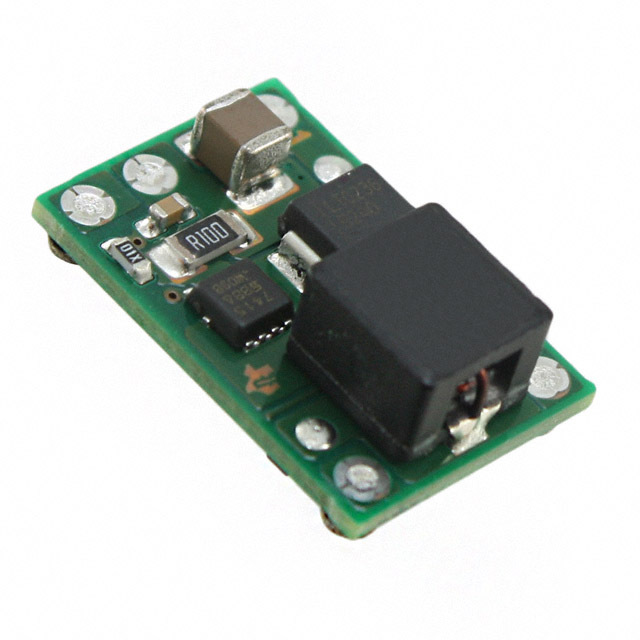

PTN78000AAZ

PTN78000AAZ от Texas Instruments

Общее описание

PTN78000AAZ от Texas Instruments – это высокоэффективный импульсный преобразователь постоянного тока (DC-DC), разработанный для применения в системах Point-of-Load (PoL). Элемент обеспечивает широкий диапазон входных напряжений (от 7В до 36В) и регулируемый выход (от 2,5В до 5,5В). Полностью интегрированный модуль поддерживает ток до 1.5А.

Преимущества

• Высокая эффективность: КПД до 96%, что снижает потери энергии и тепловыделение.
• Широкий диапазон входного напряжения: Поддерживает входные напряжения от 7В до 36В.
• Гибкость настроек выхода: Регулируемый выход от 2,5В до 5,5В, что делает модуль универсальным.
• Встроенная защита: Оборудован функциями защиты от перегрева и перенапряжения.
• Компактный размер: Удобен для установки на плотные печатные платы.

Недостатки

• Совместимость: Может не подходить для приложений, требующих выходных напряжений вне диапазона 2,5В – 5,5В.
• Стоимость: Цена может быть выше по сравнению с аналогами, не обладающими всеми функциями.

Типовое использование

• Персональные компьютеры и периферия
• Промышленные контроллеры и автоматизированные системы
• Телекоммуникационное оборудование
• Медицинские приборы
• Потребительская электроника

Рекомендации по применению

• Убедитесь в соответствии диапазона входного напряжения требованиям нагрузки.
• Используйте подходящие тепловыводящие элементы для обеспечения надлежащего теплового режима работы.
• Расположите элемент так, чтобы был обеспечен хороший доступ к тепловым выводам для их эффективного охлаждения.

Основные технические характеристики

• Тип преобразователя: Импульсный DC-DC преобразователь
• Входное напряжение: 7В – 36В
• Выходное напряжение: 2,5В – 5,5В
• Максимальный ток выхода: 1,5А
• КПД: До 96%
• Функции защиты: Защита от перегрева (OTP), защита от пониженного напряжения (UVLO)
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный
• Корпус: 5-SMD

Возможные аналоги

• PTN78060WAH от Texas Instruments: Схожий модуль, поддерживающий выходные напряжения до 12В.
• LTM4646 от Analog Devices: Двухканальный выход с высокой мощностью и эффективностью.
• R-78C5.0-1.5 от Recom: Альтернативный преобразователь с аналогичным диапазоном выходного напряжения.

PTN78000AAZ от Texas Instruments предоставляет надежное и высокоэффективное решение для ваших систем питания PoL, обладая всеми необходимыми функциями для стабильной и безопасной работы в различных приложениях.
