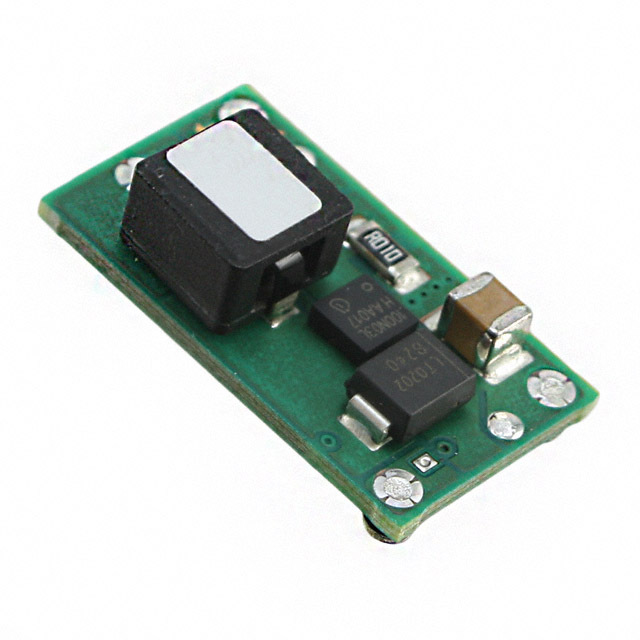

PTN04050CAZT от Texas Instruments

Общее описание

Модуль DC-DC преобразователя PTN04050CAZT от Texas Instruments представляет собой понижающий преобразователь с одним выходом. Он предназначен для некритичных к требованиям изоляции применений и может быть использован там, где требуется фиксированное или регулируемое выходное напряжение от 5V до 15V при максимальном входном напряжении от 2.95V до 5.5V. Модуль имеет высокий КПД до 90% и рассчитан на выходной ток до 2.4A.

Преимущества

• Компаактные размеры: компактные габариты модуля позволяют использовать его в условиях ограниченного пространства.
• Высокий КПД: до 90%, что снижает тепловыделение и улучшает энергоэффективность.
• Широкий диапазон выходного напряжения: от 5V до 15V, что позволяет гибко использовать модуль в различных приложениях.
• Защита от перегрева: модуль оснащен защитой от перегрева (OTP).

Недостатки

• Неизолированный: данный модуль не обеспечивает гальваническую развязку между входом и выходом, что может быть недостатком в некоторых приложениях.

Типовое использование

• Промышленные и коммерческие системы связи и автоматизации
• Системы с низким уровнем шума
• Приложения с ограниченным пространством
• Приложения, требующие высокой энергоэффективности

Рекомендации по применению

• Охлаждение: Ensure adequate airflow around the module to prevent overheating.
• Декоммутационные конденсаторы: Добавление декоммутационных конденсаторов с низким эквивалентным последовательным сопротивлением (ESR) для уменьшения шума и улучшения стабильности.
• Разводка печатной платы: Ensuring that the PCB layout minimizes resistance and inductance in the power path to reduce losses and increase efficiency.

Основные технические характеристики

• Входное напряжение: 2.95V - 5.5V
• Выходное напряжение: 5V - 15V
• Выходной ток: до 2.4A
• Эффективность: до 90%
• Рабочая температура: от -40°C до 85°C
• Тип корпуса: 4-SMD Module
• Габариты: 22.1мм x 12.7мм x 9.1мм

Возможные аналоги

• PTN04050CAD от Texas Instruments
• LTM4644IV#PBF от Analog Devices
• OKR-T/3-W12-C от Murata Power Solutions

Примечание: При выборе компонентов для проектов рекомендуется обратить внимание на требования к гальванической изоляции и другие спецификации, которые могут повлиять на выбор аналогов.
