PTH12060YAZ

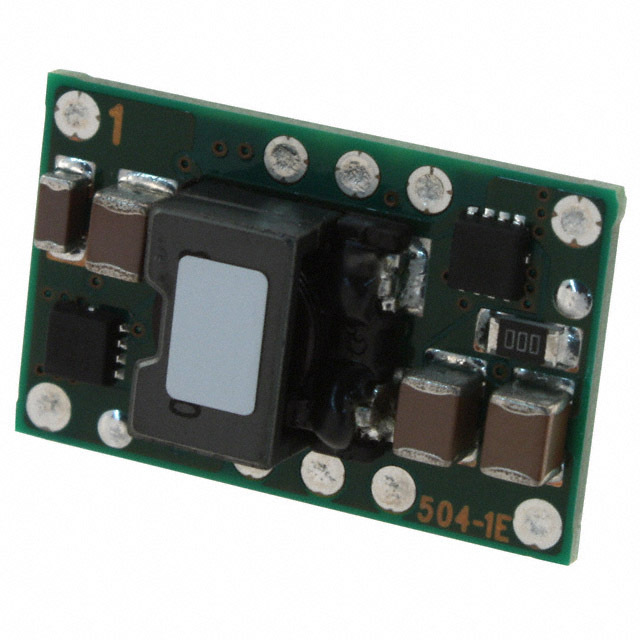

PTH12060YAZ от Texas Instruments

Общее описание

PTH12060YAZ — это регулируемый импульсный DC-DC преобразователь от Texas Instruments в конфигурации Non-Isolated Point of Load (PoL). Этот компонент предназначен для понижения входного напряжения в диапазоне от 10.8В до 13.2В до регулируемого выходного напряжения от 0.55В до 1.8В. Преобразователь может обеспечивать максимальный выходной ток до 10А, что делает его подходящим для широкого спектра приложений.

Преимущества

• Высокая выходная мощность: Возможность работы с выходным током до 10А.
• Регулируемое напряжение: Широкий диапазон выходного напряжения позволяет использовать преобразователь в различных схемах.
• Высокая эффективность: КПД до 83%, что позволяет снизить энергопотери и тепловыделение.
• Компактный размер: Компактный корпус 10-SMD модуля упрощает интеграцию в схемы с ограниченным пространством.
• Расширенный диапазон рабочих температур: Работает при температурах от -40°C до +85°C.

Недостатки

• Отсутствие гальванической развязки: Подходит не для всех типов приложений, как например, индустриальные или медицинские.
• Ограниченный диапазон входного напряжения: Подходит только для систем с определенными условиями питания.

Типовое использование

• Информационные и телекоммуникационные системы: Включая серверное оборудование, маршрутизаторы и коммутаторы.
• Импульсные источники питания: Для сбалансированного распределения нагрузки в сложных электронных системах.
• Проектирование систем с низким энергопотреблением: Где важны эффективность и компактные размеры.

Рекомендации по применению

• Убедитесь в соответствии входного напряжения: Преобразователь должен использоваться только в системах, где входное напряжение находится в диапазоне от 10.8В до 13.2В.
• Обеспечьте адекватное охлаждение: При высоких токах выхода может потребоваться активное или пассивное охлаждение.
• Проверьте необходимость дополнительных функций: Если требуется гальваническая развязка, рассмотрите другие модели.

Основные технические характеристики

• Тип: Non-Isolated Point of Load (PoL) Module
• Количество выходов: 1
• Входное напряжение (мин): 10.8В
• Входное напряжение (макс): 13.2В
• Выходное напряжение: 0.55 ~ 1.8В
• Выходной ток (макс): 10А
• Коэффициент полезного действия: 83%
• Рабочая температура: -40°C ~ 85°C
• Корпус: 10-SMD Module (25.3mm x 15.8mm x 9.6mm)

Возможные аналоги

• PTH08T240WAD от Texas Instruments: Аналогичный PoL модуль с регулируемым выходным напряжением и выходным током до 15А.
• LTM4644 от Analog Devices: PoL модуль с несколькими выходами и более широким диапазоном выходных напряжений.

PTH12060YAZ предлагает оптимальное решение для тех, кто ищет надежный, эффективный и компактный DC-DC преобразователь для своих мощностных задач.
