PTH12060WAH

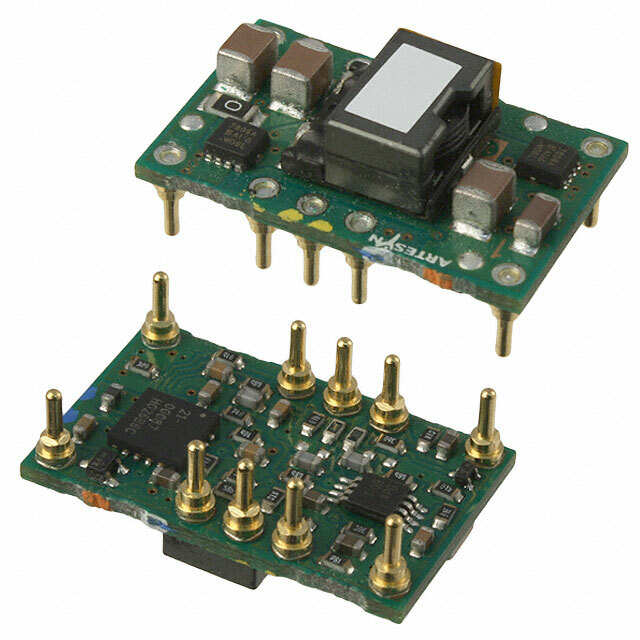

DC-DC Преобразователь PTH12060WAH от Texas Instruments

Общее описание

PTH12060WAH - это высокоэффективный DC-DC преобразователь от Texas Instruments, предназначенный для непрерывного понижения напряжения с широким входным диапазоном и высокой токовой нагрузкой. Этот металлический немодулированный преобразователь с одним выходом способен стабильно генерировать напряжение на выходе в диапазоне от 1.2V до 5.5V при входном напряжении от 10.8V до 13.2V.

Преимущества

• Высокая эффективность: До 94%, что минимизирует тепловые потери.
• Компактные размеры: Плата размером всего 25.4 мм x 15.7 мм, что облегчает интеграцию в компактные устройства.
• Широкий диапазон выходного напряжения: Регулируемое для удовлетворения различных требований.
• Высокая выходная мощность: Способен выдавать до 10 ампер, что подходит для высоконагруженных систем.

Недостатки

• Ограниченный диапазон входного напряжения: Работает только при напряжении от 10.8V до 13.2V.
• Требует контроля температуры при работе в условиях высокой нагрузки или экстремальных температур.

Типовое использование

• Системы обработки данных и серверы
• Netcom оборудование
• Промышленные приложения
• Портативные приборы и устройства
• Импульсные источники питания

Рекомендации по применению

• Обеспечьте хорошие условия охлаждения для минимизации перегрева при высокой нагрузке.
• Разместите вблизи нагрузки для минимизации потерь на линии.
• Убедитесь, что применяемая емкость и индуктивность соответствуют рекомендациям, приведенным в спецификациях.

Основные технические характеристики

• Тип: Понижающий (Step-Down)
• Количество выходов: 1
• Входное напряжение: 10.8V - 13.2V
• Выходное напряжение: 1.2V - 5.5V
• Максимальный выходной ток: 10A
• КПД: До 94%
• Температурный диапазон: -40°C ~ 85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 10-DIP модуль
• Размеры: 25.4 мм x 15.7 мм x 8.9 мм

Возможные аналоги

• LM317T - Регулируемый линейный стабилизатор напряжения (не прямой аналог, но возможное альтернативное решение).
• TPS5430 - DC-DC понижающий преобразователь от Texas Instruments с выходным током до 3A.

С этим высокоэффективным и компактным DC-DC преобразователем, ваша система всегда будет обеспечена стабильным питанием, что делает PTH12060WAH отличным выбором для различных высокоточных приложений.
