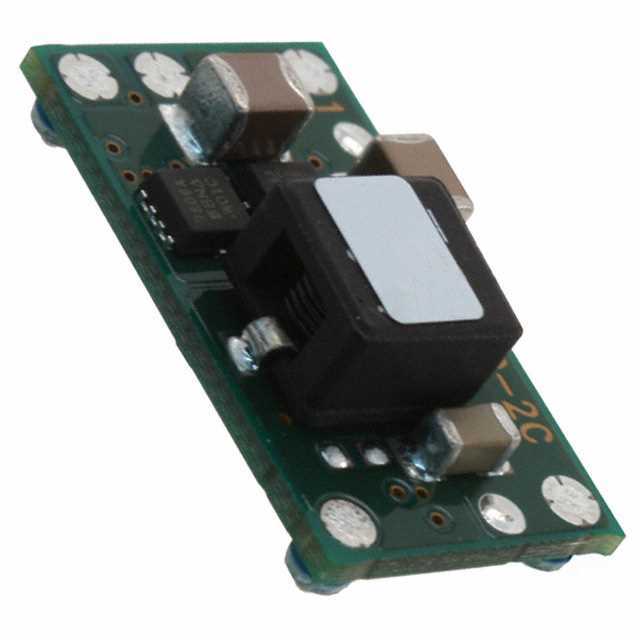

PTH12050YAS от Texas Instruments

Общее описание

PTH12050YAS - это модуль преобразователя постоянного тока (DC-DC) без гальванической изоляции компании Texas Instruments. Этот понижающий (step-down) модуль предназначен для высокоэффективного преобразования напряжения в различных приложениях. Он имеет один выход с напряжением от 0,55 В до 1,8 В и входное напряжение от 10,8 В до 13,2 В, обеспечивая выходной ток до 6 А.

Преимущества

• Высокая эффективность: КПД до 84%, что позволяет уменьшить потери энергии и тепловыделение.
• Компактный размер: Маленькие размеры (22,1 x 12,7 x 9,1 мм) позволяют использовать модуль в компактных устройствах.
• Встроенная защита: Функции защиты от перегрузки по току (OCP) и нижнего уровня входного напряжения (UVLO) обеспечивают надежную работу.
• Удобство использования: Поддержка дистанционного включения/выключения, что упрощает управление питанием в системе.

Недостатки

• Ограничение по входному напряжению: Входное напряжение ограничено диапазоном 10,8 В - 13,2 В, что может не подойти для всех приложений.
• Температурный диапазон: Хотя модуль работает при температурах от -40°C до 85°C, в некоторых экстремальных условиях может потребоваться дополнительное охлаждение.

Типовое использование

• Серверные и телекоммуникационные системы
• Платформы обработки данных
• Индустриальная автоматика
• Компьютерное оборудование

Рекомендации по применению

• Обеспечьте использование модуля в пределах его допустимого диапазона напряжений.
• Установите модуль на плате с достаточной вентиляцией для адекватного тепловыделения.
• Используйте внешние элементы фильтрации для уменьшения электромагнитных помех (EMI).

Основные технические характеристики

• Напряжение на входе: 10.8 – 13.2 В
• Напряжение на выходе: 0.55 – 1.8 В
• Максимальный выходной ток: 6 А
• Коэффициент полезного действия (КПД): до 84%
• Рабочий температурный диапазон: -40°C до 85°C
• Размеры: 22.1 мм x 12.7 мм x 9.1 мм
• Поддерживаемые функции: Remote On/Off, защита от перегрузки по току (OCP), защита от низкого входного напряжения (UVLO)

Возможные аналоги

• PTV12010YAS от Texas Instruments: Модуль с аналогичными характеристиками, но способный поддерживать более широкий диапазон выходных напряжений.
• OKI-78SR-5/1.5-W36-C от Murata Power Solutions: Альтернативный понижающий преобразователь, предназначенный для работы с более высоким входным напряжением.

Заключение

PTH12050YAS является отличным выбором для применения в высокоэффективных системах, требующих стабильного понижающего преобразования напряжений. Он сочетает компактные размеры и высокую надежность, что делает его подходящим для применения в разнообразных коммерческих и промышленных областях.
