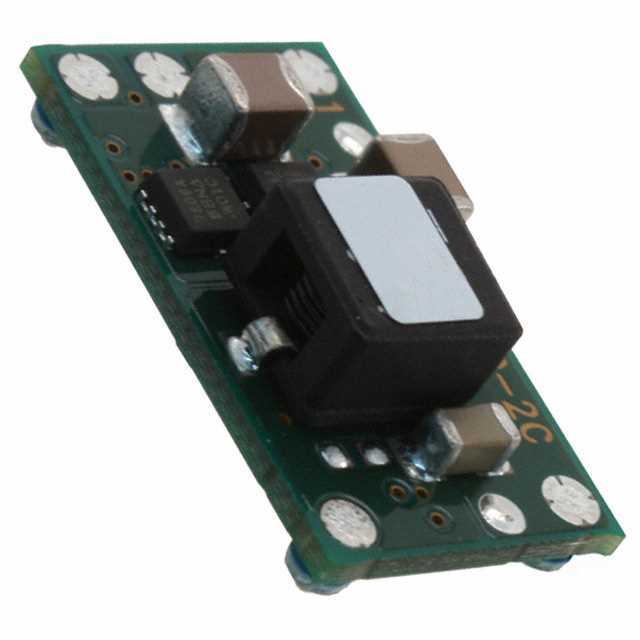

PTH12050WAZT

PTH12050WAZT от Texas Instruments

Общее описание

PTH12050WAZT - это понижающий DC-DC преобразователь, который представляет собой модуль с одним выходом. Продукт обеспечивает выходное напряжение в диапазоне от 1.2 до 5.5 В при максимальном выходном токе в 6 А. Компактный маунтинговый пакет и высокие технические характеристики делают этот компонент отличным выбором для различных профессиональных приложений, включая коммерческое IT оборудование.

Преимущества

• Высокий КПД – до 93%, что снижает потери тепла и повышает общую энергоэффективность системы.
• Широкий диапазон входного напряжения – от 10.8 В до 13.2 В, что позволяет использовать данный модуль в различных системах питания.
• Компактные размеры – 22.1 мм x 12.7 мм x 9.1 мм, что упрощает интеграцию в различные устройства.
• Защита – модули оснащены функциями защиты от перенапряжения (UVLO), перегрузки по току (OCP) и дистанционного включения/выключения.

Недостатки

• Неизолированный – отсутствие электрической изоляции между входом и выходом может быть ограничивающим фактором для некоторых применений.
• Ограниченный диапазон входного напряжения – что может потребовать дополнительную стабилизацию напряжения на входе.

Типовое использование

• Промышленные и коммерческие системы: в распределенных системах питания, серверах, сетевом оборудовании и другой IT-инфраструктуре.
• Встраиваемые системы: для питания различных микроконтроллеров и цифровых схем.
• Медицинские приборы: подходящий выбор для медицинских систем, требующих надежного питания компонентов.

Рекомендации по применению

• Теплоотвод: При больших токах необходимо обеспечить достаточное охлаждение для предотвращения перегрева компонента.
• Фильтрация входного напряжения: Рекомендуется использовать дополнительные пассивные компоненты (конденсаторы и дроссели) на входе и выходе для снижения шумов и пульсаций.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Число выходов: 1
• Входное напряжение: 10.8 В - 13.2 В
• Выходное напряжение: 1.2 В - 5.5 В
• Максимальный выходной ток: 6 А
• КПД: до 93%
• Функции защиты: OCP, UVLO, дистанционное включение/выключение
• Габариты: 22.1 мм x 12.7 мм x 9.1 мм
• Рабочая температура: -40°С до +85°С
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• Texas Instruments PTH12060WAZT
• Murata OKI-78SR-5/1.5-W36-C
• RECOM R-78C5.0-1.0

Использование PTH12050WAZT от Texas Instruments обеспечит надежное и эффективное питание для ваших устройств, предоставляя высокую степень гибкости и производительности.
