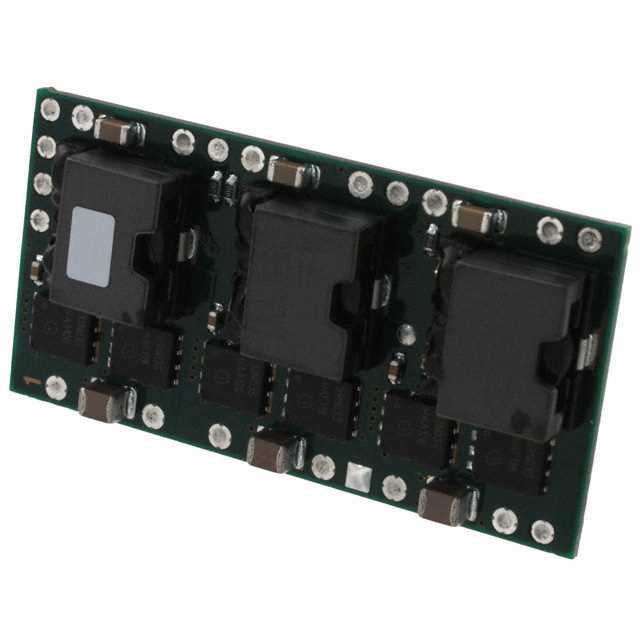

PTH12040WAST от Texas Instruments

Общее описание

PTH12040WAST — это мощный и эффективный модуль понижающего преобразователя постоянного тока (DC-DC) от Texas Instruments. Этот компонент предназначен для обеспечения надежного и стабильного питания при минимальных потерах, обеспечивая выходное напряжение от 0.8 до 5.5 В и выходной ток до 50 А.

Преимущества

• Высокая эффективность до 96%: Позволяет минимизировать тепловыделение и улучшить управление энергопотреблением.
• Широкий диапазон выходного напряжения: Подходит для различных приложений, требующих разных уровней напряжения.
• Компактные размеры: Компактный дизайн позволяет легко интегрировать модуль в различные конструкции.
• Защита от перегрева (OTP), перенапряжения (UVLO) и избыточного тока (OCP): Увеличивает надежность работы и предохраняет устройство от повреждений.

Недостатки

• Не регулируемый входной диапазон напряжения: Требует фиксированное входное напряжение в пределах 8–14 В.

Типовое использование

• ИТ-оборудование: Компонент идеально подходит для коммерческого оборудования информационных технологий.
• Телекоммуникационное оборудование
• Системы с высоким энергопотреблением, такие как серверные фермы и центры обработки данных.

Рекомендации по применению

• Монтаж поверхностного монтажа (SMT): Удобен для установки на платы, используемые в современных электронных устройствах.
• Использование в системах, требующих стабилного высокого выхода при компактных размерах и минимальном выделении тепла.

Основные технические характеристики

• Тип модуля: Неизолированный PoL модуль
• Количество выходов: 1
• Минимальное входное напряжение: 8 В
• Максимальное входное напряжение: 14 В
• Выходное напряжение: 0.8 ~ 5.5 В
• Максимальный выходной ток: 50 А
• КПД: До 96%
• Температурный диапазон эксплуатации: -40°C до 85°C
• Тип корпуса: Поверхностный монтаж (SMD)
• Размеры: 51.8 мм (длина) x 26.5 мм (ширина) x 9.4 мм (высота)

Возможные аналоги

• PTH12050WAST: От Texas Instruments, с аналогичными параметрами, но с более высоким выходным током.
• DOSA стандарта модули от других производителей: такие как Murata и Vicor, предлагающие аналогичные технические характеристики.

Этот мощный и эффективный модуль DC-DC понижения является отличным выбором для профессионалов, стремящихся обеспечить высокое качество, надежность и эффективность своих электронных приложений.
