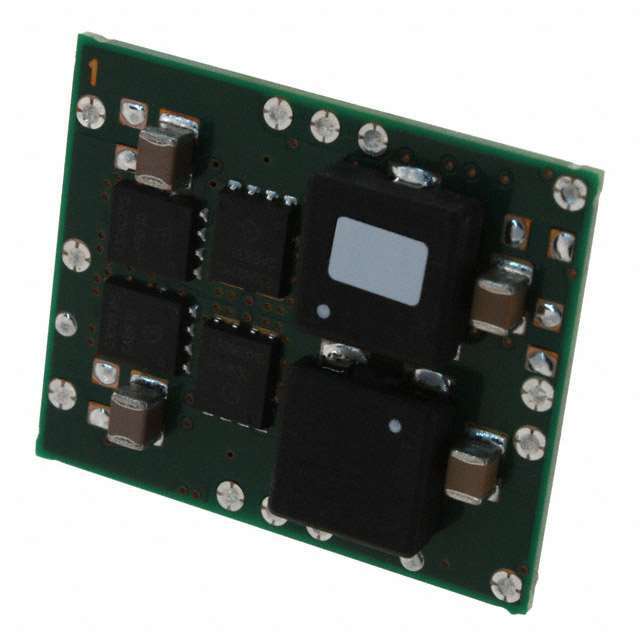

PTH12030WAZT от Texas Instruments

Общее описание

PTH12030WAZT представляет собой высокоэффективный синхронный постоянный преобразователь напряжения (DC-DC converter) типа Point-of-Load (PoL) от компании Texas Instruments. Этот модуль способен преобразовывать входное напряжение от 10.2V до 13.8V в регулируемое выходное напряжение в диапазоне от 1.2V до 5.5V, обеспечивая выходной ток до 26A.

Преимущества

• Высокая эффективность: до 94.5%
• Широкий диапазон выходного напряжения: от 1.2V до 5.5V
• Компактные размеры: 34.8mm x 28.4mm x 9.7mm
• Защита от перегрева (OTP)
• Защита от превышения тока (OCP)
• Функция удаленного включения/выключения (Remote On/Off)
• Защита от состояния низкого входного напряжения (UVLO)

Недостатки

• Непрозрачная настройка выходного напряжения, требующая дополнительных компонентов и схемотехнических решений
• Относительно высокая стоимость

Типовое использование

• Информационные и телекоммуникационные системы (ITE) (Commercial)
• Распределенные системы питания
• Проектирование на основе FPGA/ASIC
• Системы автоматизации

Рекомендации по применению

Для оптимальной работы и долговечности модуля следуйте этим рекомендациям:

• Правильное управление рассеиванием тепла: установите компоненты для удаления тепла, такие как радиаторы или теплопроводящие материалы.
• Фильтрация входного напряжения: используйте качественные фильтрующие конденсаторы для минимизации пульсаций входного напряжения.
• Компактные трассировки: сведите к минимуму длину проводников в непосредственной близости от модуля для уменьшения потерь и шумов.
• Учитывайте рабочий диапазон температуры: избегайте работы вне заявленного диапазона (-40°C ~ 85°C).

Основные технические характеристики

• Тип: Non-Isolated PoL Module
• Число выходов: 1
• Входное напряжение (Min): 10.2V
• Входное напряжение (Max): 13.8V
• Выходное напряжение: 1.2 ~ 5.5V
• Максимальный выходной ток: 26A
• Эффективность: 94.5%
• Монтаж: Surface Mount
• Корпус/Размер: 13-SMD Module, 34.8mm x 28.4mm x 9.7mm

Возможные аналоги

• PTV12020WAZ от Texas Instruments: аналогичный PoL модуль с выходным током до 18A.
• LTM4644 от Analog Devices: модуль со схожими параметрами, но с несколькими выходами.
• OKL-T/25-W12 от Murata: DC-DC преобразователь с аналогичными характеристиками и мощностью.
