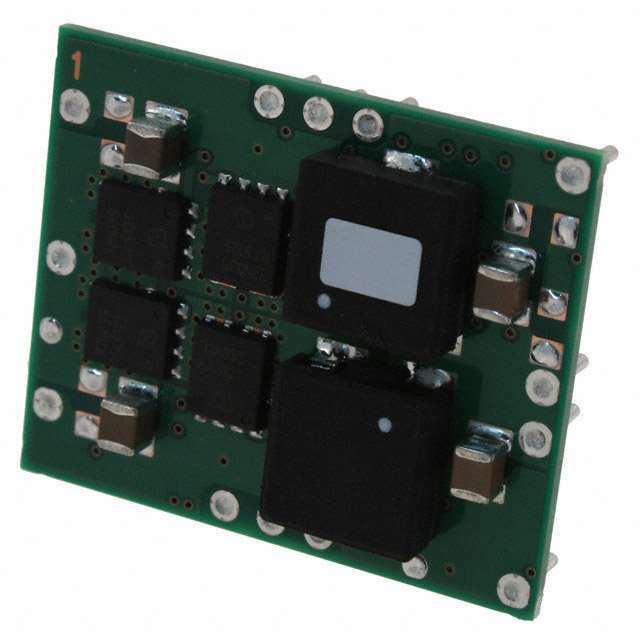

PTH12030WAH

PTH12030WAH от Texas Instruments

Общее описание

PTH12030WAH – это модуль DC-DC преобразователя точечного питания (PoL) от Texas Instruments. Этот несамостоятельный преобразователь имеет один выход и обеспечивает регулируемое выходное напряжение в диапазоне от 1.2 до 5.5 В при максимальном выходном токе до 26 А. Модуль предназначен для эффективного преобразования напряжения в системах информационных технологий и коммерческих приложениях.

Преимущества

• Высокая эффективность: КПД до 94.5%, что позволяет минимизировать потери энергии.
• Широкий диапазон выходного напряжения: Идеально подходит для разнообразных применений, требующих регулируемого напряжения.
• Высокая мощность: Максимальный выходной ток до 26 А обеспечивает питание для мощных компонентов.
• Широкий диапазон рабочих температур: Подходит для использования при температуре от -40°C до 85°C.

Недостатки

• Габариты и вес: Могут ограничивать применение в ультракомпактных устройствах.
• Без гальванической развязки: Может потребоваться дополнительная изоляция в некоторых схемах.

Типовое использование

• Информационные технологии (серверы, маршрутизаторы)
• Промышленные управляющие системы
• Телекоммуникационные системы
• Коммерческие и сетевые коммуникации

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 10.2 до 13.8 В.
• Для обеспечения стабильной работы и максимальной производительности используйте подходящий радиатор или учитывайте теплоотвод.
• Следите за рабочей температурой модуля, особенно в условиях интенсивной эксплуатации.

Основные технические характеристики

• Выходное напряжение: 1.2 ~ 5.5 В
• Максимальный выходной ток: 26 А
• КПД: до 94.5%
• Диапазон входного напряжения: 10.2 ~ 13.8 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Размеры: 1.37" x 1.12" x 0.35" (34.8 мм x 28.4 мм x 8.9 мм)

Возможные аналоги

• Murata Power Solutions: UWE-12/4.2-Q12
• Delta Electronics: DEM383-Q
• RECOM Power: RPA100H-11024SRW/P

Этот преобразователь является отличным выбором для приложений, требующих надежности, высокой мощности и эффективности. Учитывая его технические характеристики и широкий диапазон рабочих напряжений, PTH12030WAH может быть полезен в самых разнообразных областях электроники.
