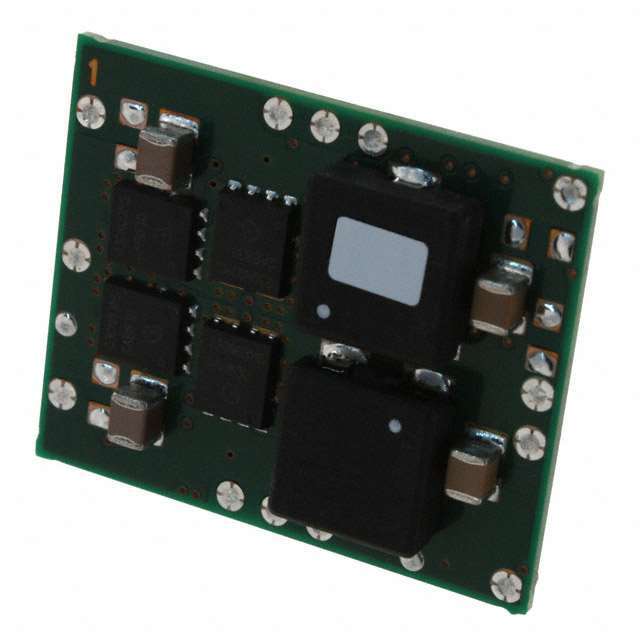

PTH12030LAS

PTH12030LAS от Texas Instruments

Общее описание: PTH12030LAS – это мощный DC-DC преобразователь от Texas Instruments, предназначенный для использования в системах с высокой плотностью тока. Он оснащен одним выходом с регулируемым напряжением в диапазоне от 0.8 до 1.8V и способен обеспечивать ток до 26A. Данный модуль является не изолированным преобразователем на точке нагрузки (PoL) и предлагает множество встроенных функций безопасности и защиты.

Преимущества:

• Высокая мощность: Максимальный выходной ток до 26А, что делает его подходящим для модернизации силовых систем с высокой плотностью тока.
• Регулируемое выходное напряжение: Позволяет настраивать напряжение в диапазоне от 0.8 до 1.8V для более точного соответствия потребностям вашего приложения.
• Высокая эффективность: Эффективность работы достигает 89%, что снижает тепловыделение и повышает надежность.
• Компактные размеры: Габариты 34.8 мм x 28.5 мм x 9.6 мм позволяют легко интегрироваться в различные устройства, где важно пространство.

Недостатки:

• Отсутствие изоляции: Не подходит для приложений, требующих электрической изоляции между входом и выходом.
• Диапазон входного напряжения: Ограничение по входному напряжению от 10.2V до 13.8V может быть недостатком для некоторых систем.

Типовое использование:

• Серверные и коммуникационные системы
• Высокопроизводительные вычислительные платформы
• Промышленные и медицинские оборудование
• Системы питания для FPGA, DSP и ASIC

Рекомендации по применению:

• Управление: Для удаленного управления модулем используйте функции Remote On/Off.
• Защита: Активируйте встроенные функции защиты от перегрузки по току (OCP), перегрева (OTP) и низкого напряжения (UVLO) для повышения надежности.
• Отвод тепла: Обеспечьте адекватное охлаждение и вентиляцию, учитывая тепловыделение при высоких токах.

Основные технические характеристики:

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Входное напряжение: 10.2V – 13.8V
• Выходное напряжение: 0.8V – 1.8V
• Макс. ток на выходе: 26A
• Коэффициент полезного действия (Эффективность): 89%
• Рабочая температура: -40°C ~ 85°C
• Размеры: 34.8 мм x 28.5 мм x 9.6 мм

Возможные аналоги:

• PTN78020WAH от Texas Instruments
• OKI-T/36-W40N-C от Murata Power Solutions
• REC6-1209DRW/H4/C/M/SMD-R от RECOM Power

Модуль PTH12030LAS от Texas Instruments представляет собой надежное и мощное решение для задач, требующих высокого тока и компактных размеров. Специализированные функции управления и защиты делают его идеальным выбором для критически важных приложений.
