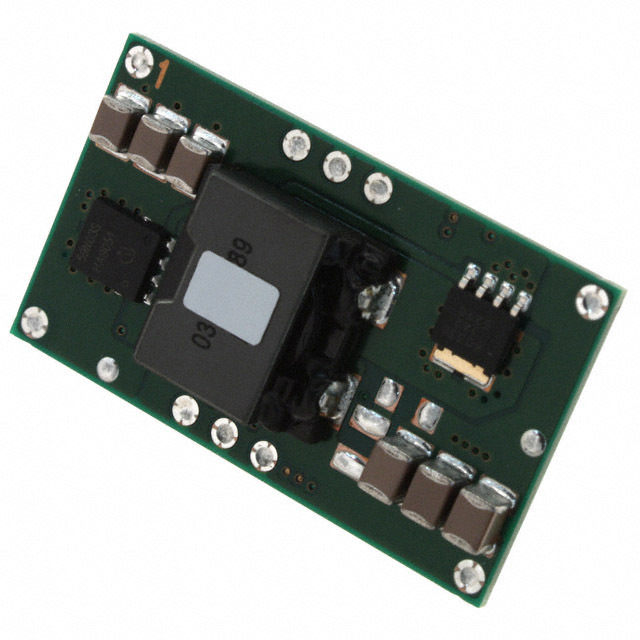

PTH12020WAST

PTH12020WAST от Texas Instruments

Общее описание

PTH12020WAST от Texas Instruments — это высокоэффективный пониженно-вольтный модуль DC-DC преобразователя, который идеально подходит для приложений, требующих плотной упаковки и надежной работы. Этот модуль предназначен для работы с входным напряжением в диапазоне от 10.8V до 13.2V и обеспечивает выходное напряжение в диапазоне от 1.2V до 5.5V с максимальным выходным током до 18A.

Преимущества

• Высокая эффективность: До 95%, что обеспечивает минимальные потери энергии.
• Компактный дизайн: Размеры модуля составляют всего 38.1мм x 22.1мм x 9.7мм, что позволяет использовать его в условиях ограниченного пространства.
• Многообразие функций: Поддерживает функции дистанционного включения/выключения, защиты от перегрузки по току (OCP), защиты от перегрева (OTP) и защиты от низковольтного отключения (UVLO).
• Широкий температурный диапазон: Возможность работы при температуре от -40°C до 85°C делает его подходящим для различных условий эксплуатации.

Недостатки

• Ограниченный входной диапазон напряжений: Диапазон входного напряжения ограничен 10.8V - 13.2V, что может быть недостатком для некоторых приложений.
• Высокая стоимость: Как правило, такие высокоэффективные модули имеют более высокую стоимость.

Типовое использование

• Информационные и коммерческие устройства (ITE): Используется в серверных системах, коммутаторах и маршрутизаторах, где требуется высокая плотность мощности.
• Промышленные системы: Применяется в различных промышленных конвертерах и системах управления.

Рекомендации по применению

• Кондиционирование питания: Используйте PTH12020WAST для стабилизации и понижения напряжения в сложных электронных схемах.
• Теплопроводимость: Учитывайте необходимость дополнительного охлаждения при высоких нагрузках.
• Защита: Обеспечьте надлежащую защиту от перегрева и короткого замыкания, используя встроенные функции устройства.

Основные технические характеристики

• Тип: Неизолированный модуль PoL (Point of Load)
• Количество выходов: 1
• Входное напряжение (мин.): 10.8V
• Входное напряжение (макс.): 13.2V
• Выходное напряжение: 1.2V ~ 5.5V
• Максимальный выходной ток: 18A
• Эффективность: До 95%
• Функции: Дистанционное включение/выключение, OCP, OTP, UVLO
• Температура работы: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Размеры: 38.1мм x 22.1мм x 9.7мм

Возможные аналоги

• LTM4644 от Analog Devices: Многовыходной модульный DC-DC преобразователь с выходным током до 4A.
• OKDx-T/18-D12-C от Murata: DC-DC преобразователь с входным напряжением до 14V и выходным током до 18A.

Использование PTH12020WAST от Texas Instruments поможет вам обеспечить надежное питание ваших устройств с минимальными потерями энергии и высокой эффективностью.
