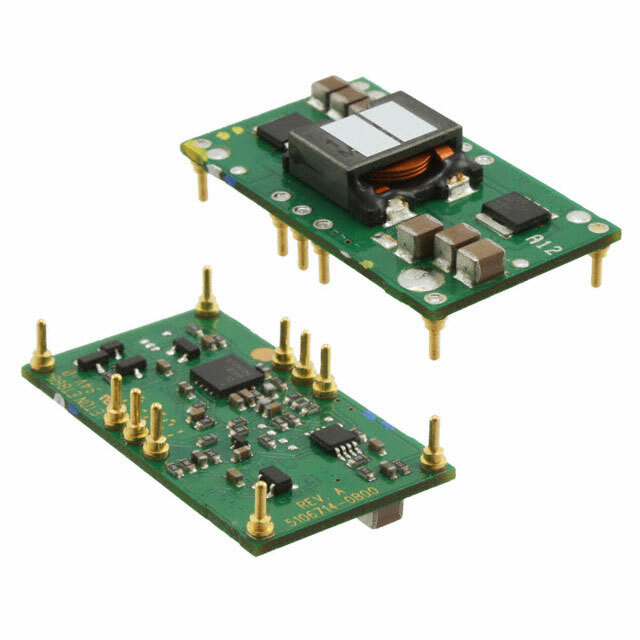

PTH12020WAD от Texas Instruments

Общее описание

PTH12020WAD - это высокоэффективный модуль DC-DC преобразователя, предназначенный для преобразования напряжения в неизоляционном плече нагрузки (PoL). Этот компонент входит в серию высокоинтегрированных и высоконадежных преобразователей компании Texas Instruments. Модуль способен обеспечить стабилизированное выходное напряжение в диапазоне от 1.2 до 5.5 В при максимальном токе до 18 А, что делает его идеальным для использования в приложениях информационных технологий, телекоммуникаций и промышленных систем.

Преимущества

• Высокая эффективность: до 95%, что позволяет снижать потери энергии и уменьшать тепловыделение.
• Широкий диапазон входного напряжения: от 10.8 В до 13.2 В, что обеспечивает гибкость применения.
• Компактные размеры: модуль легко интегрируется в ограниченное пространство благодаря размерам 38.1 мм x 22.1 мм x 8.9 мм.
• Режим мягкого старта: защищает компоненты системы от рисков, связанных с резким включением питания.

Недостатки

• Неизолированность: преобразователь не обеспечивает гальваническую развязку входа и выхода, что ограничивает его применение в схемах, требующих изоляции.
• Температурные ограничения: рабочий диапазон температур от -40°C до 85°C может быть ограничивающим фактором в экстремальных условиях эксплуатации.

Типовое использование

• ИТ и телекоммуникации: стабилизация питания серверов, маршрутизаторов и других сетевых устройств.
• Промышленные системы: управление питанием различных контроллеров и исполнительных механизмов.
• Встроенные системы: питание микроконтроллеров и периферийных устройств.

Рекомендации по применению

• Расстановка компонентов: рекомендуется использовать дополнительные радиаторы или средства теплового отвода для улучшения теплоотвода при высоких токах.
• Фильтрация: для улучшения характеристик выходного напряжения может понадобиться установка дополнительных фильтрующих конденсаторов.
• Калибровка напряжения: перед вводом в эксплуатацию рекомендуется проверить и откалибровать выходное напряжение для соответствия требованиям конкретной системы.

Основные технические характеристики

• Входное напряжение: 10.8 В - 13.2 В
• Выходное напряжение: 1.2 В - 5.5 В
• Максимальный выходной ток: 18 А
• КПД: до 95%
• Рабочая температура: -40°C ~ 85°C
• Тип корпуса: модуль 10-DIP
• Размеры: 38.1 мм x 22.1 мм x 8.9 мм

Возможные аналоги

• LMZ31520 от Texas Instruments: аналогичный модуль с расширенным диапазоном входного напряжения и более высокой оценкой КПД.
• OKR-T/6-W12-C от Murata Power Solutions: DC-DC преобразователь с меньшей выходной мощностью, но аналогичным диапазоном выходного напряжения.

Используйте PTH12020WAD от Texas Instruments для стабилизации и преобразования напряжения в ваших электроэнергетических системах, чтобы достичь высокой эффективности и надежности.
