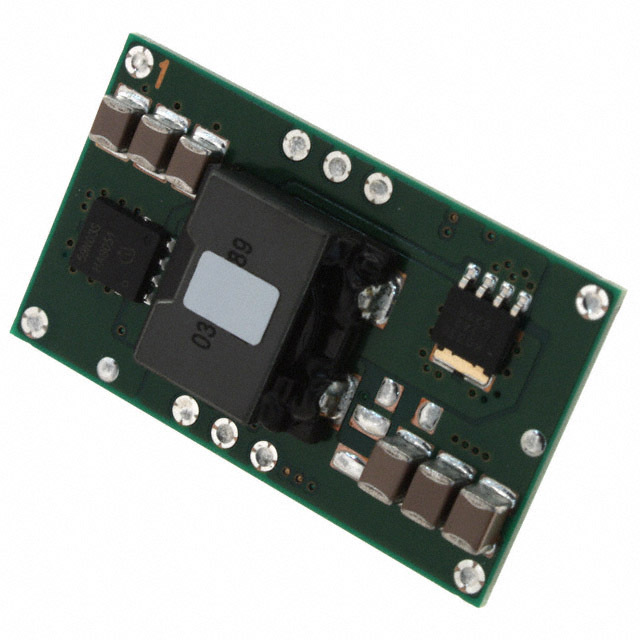

PTH12020LAZT

PTH12020LAZT от Texas Instruments

Общее описание:

Модуль DC-DC преобразователя PTH12020LAZT от Texas Instruments предоставляет одну стабилизированную выходную линию напряжения в диапазоне от 0.8 до 1.8 В. Это устройство характеризуется высокой эффективностью, компактными размерами и возможностью монтажа на поверхность (SMD). Преобразователь предназначен для управления постоянным током и хорошо подходит для использования в коммерческих и промышленных приложениях.

Преимущества:

• Широкий диапазон входного напряжения: 10.8V - 13.2V
• Высокая выходная мощность: до 18А
• Высокая эффективность: до 89%
• Компактные размеры и возможность монтажа на печатную плату
• Наличие функций защиты: защита от перенапряжения (OCP), защита от перегрева (OTP), защита от низкого напряжения (UVLO)
• Функция удаленного включения/выключения

Недостатки:

• Рабочий диапазон температур ограничен пределами -40°C ~ 85°C, что может быть недостаточно для некоторых экстремальных применений

Типовое использование:

• Питание микропроцессоров и микроконтролеров
• Промышленные и коммерческие силовые системы
• Оборудование для телекоммуникаций
• Системы управления и автоматизации

Рекомендации по применению:

• Обеспечьте надежную пайку для эффективного теплового отвода в поверхностном монтаже
• Проверьте соответствие всех входных и выходных напряжений требуемым параметрам перед использованием
• Используйте подходящий радиатор или систему охлаждения, если работа предполагается в условиях высокой плотности мощности или при повышенных температурах

Основные технические характеристики:

• Количество выходов: 1
• Входное напряжение (мин.): 10.8V
• Входное напряжение (макс.): 13.2V
• Выходное напряжение: 0.8V ~ 1.8V
• Максимальный выходной ток: 18A
• Эффективность: до 89%
• Температурный диапазон: -40°C ~ 85°C
• Размеры: 38.1 мм x 22.1 мм x 9.7 мм (1.50" L x 0.87" W x 0.38" H)

Возможные аналоги:

• PTH03010YAH от Texas Instruments - аналогичный модуль с другими параметрами выхода
• LMZ12002TZ-ADJ/NOPB от Texas Instruments - DC-DC модуль с различными характеристиками напряжения и тока
• PTMA403020N от Murata Power Solutions - альтернатива с похожими выходными параметрами

Заключение:

PTH12020LAZT от Texas Instruments - это надежный, высокоэффективный DC-DC модуль, идеально подходящий для использования в разнообразных коммерческих и промышленных приложениях. Его продуманные характеристики позволяют легко интегрировать устройство в различные системы питания, обеспечивая стабильную работу и защиту от непредвиденных обстоятельств.
