PTH12020LAST

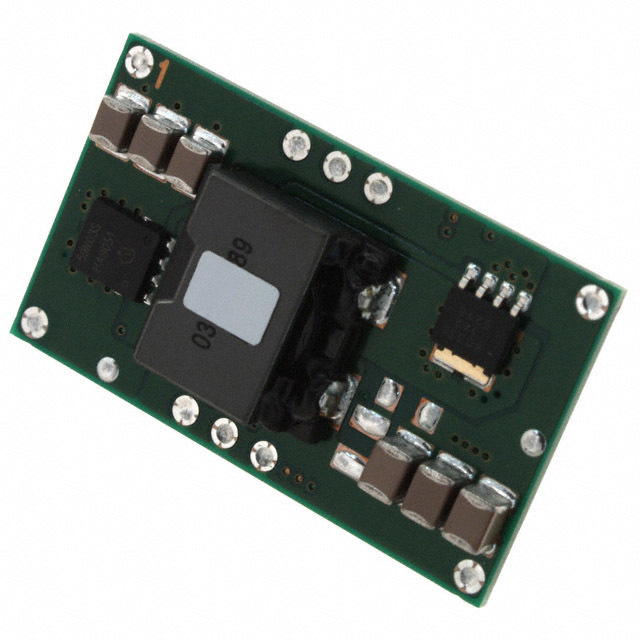

PTH12020LAST от Texas Instruments

Общее описание

PTH12020LAST – это неконденсированный модуль преобразователя понижающего уровня (Point of Load, PoL) от компании Texas Instruments. Этот модуль предназначен для приложений, требующих гибкости и высокой эффективности преобразования напряжения. PTH12020LAST обеспечивает регулируемое выходное напряжение в диапазоне от 0.8 В до 1.8 В и может выдавать ток до 18 А, что делает его отличным выбором для мощных цифровых схем и процессоров.

Преимущества

• Высокая эффективность до 89%, что позволяет минимизировать потери энергии и снизить тепловыделение.
• Компактный размер 38.1 мм x 22.1 мм x 9.7 мм, что упрощает интеграцию в ограниченных пространствах.
• Широкий диапазон входного напряжения от 10.8 В до 13.2 В, обеспечивающий гибкость в различных приложениях.
• Наличие функций защиты от перегрева (OTP), защиты от перегрузки по току (OCP) и защиты от пониженного напряжения (UVLO) для повышения надежности системы.
• Функция удалённого включения/выключения, что удобно для управления питанием системы.

Недостатки

• Ограничение по выходному напряжению до 1.8 В может быть недостаточным для некоторых приложений.
• Требует тщательного проектирования системы охлаждения для обеспечения оптимальной работы и долговечности при высоких токах.

Типовое использование

• Питание процессоров и микроконтроллеров
• Серверы и высокопроизводительные вычислительные системы
• Коммуникационное оборудование
• Системы записи и обработки данных

Рекомендации по применению

• Убедитесь в хорошем теплоотведении модуля, особенно при высоких токах.
• Соответствуйте рекомендациям по отладке и размещению, указанным в документации от производителя, чтобы избежать потенциальных проблем с производительностью и надежностью.
• Используйте фильтрацию на входе и выходе для стабилизации напряжения и предотвращения помех.

Основные технические характеристики

• Входное напряжение: 10.8 В - 13.2 В
• Выходное напряжение: 0.8 В - 1.8 В
• Максимальный выходной ток: 18 А
• Эффективность: до 89%
• Рабочая температура: от -40°C до 85°C
• Размеры: 38.1 мм (длина) x 22.1 мм (ширина) x 9.7 мм (высота)
• Монтажный тип: Поверхностный монтаж (SMD)

Возможные аналоги

• LTM4636 от Analog Devices
• PMBUS01 от Murata Power Solutions
• OKL-T/1-W12 от Murata Power Solutions

PTH12020LAST от Texas Instruments – это надежное решение для систем, требующих высокоэффективного преобразования питания при высоких токах и ограниченном пространстве.
