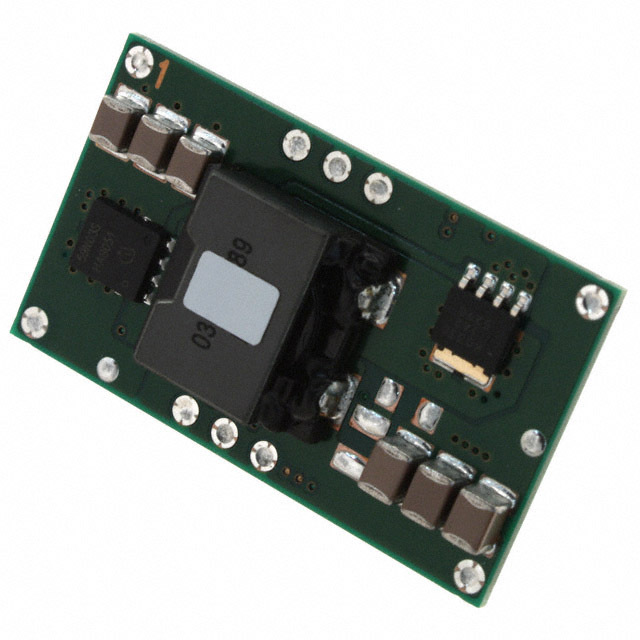

PTH12020LAS

PTH12020LAS от Texas Instruments

Общее описание

PTH12020LAS — это мощный модуль DC-DC преобразователя от Texas Instruments, разработанный для применения в неизнерированых нагрузках (PoL). Он обеспечивает преобразование напряжения с высоким КПД и позволяет регулировать выходное напряжение в диапазоне от 0.8 до 1.8 вольт при входном напряжении 10.8 - 13.2 вольт. Этот преобразователь может обеспечивать выходной ток до 18 ампер, что делает его идеальным выбором для многих промышленных и коммерческих приложений.

Преимущества

• Высокий КПД: Работает с эффективностью до 89%, что снижает тепловыделение и повышает энергоэффективность системы.
• Компактный и легкий: Размеры 1.49" x 0.87" x 0.38" (38.0 мм x 22.1 мм x 9.6 мм) и поверхностный монтаж делают его удобным для применения в компактных решениях.
• Широкий диапазон температур: Рабочие температуры от -40°C до 85°C позволяют использовать модуль в разнообразных условиях эксплуатации.
• Защитные функции: Встроенные функции защиты от перегрузки по току (OCP), защиты от перегрева (OTP) и защиты от пониженного уровня напряжения (UVLO).

Недостатки

• Ограниченный диапазон входного напряжения: Входное напряжение ограничено диапазоном 10.8 - 13.2 вольт, что может быть недостаточным для некоторых специфичных применений.

Типовое использование

• Серверы и дата-центры.
• Телекоммуникационные оборудование.
• Промышленные контроллеры и системы управления.
• Медицинские устройства.
• Инструментальные и измерительные системы.

Рекомендации по применению

• Для максимальной эффективности и надежности работы рекомендуется следовать рекомендациям по монтажу и эксплуатации, описанным в технической документации Texas Instruments.
• Обеспечьте надлежащее тепловое управление, если модуль работает при высоких токах.
• Используйте соответствующие фильтры и защищающие компоненты, чтобы минимизировать влияние внешних шумов и помех.

Основные технические характеристики

• Входное напряжение: 10.8 В - 13.2 В
• Выходное напряжение: 0.8 В - 1.8 В
• Максимальный выходной ток: 18A
• Эффективность: до 89%
• Рабочая температура: -40°C ~ 85°C
• Габариты: 38.0 мм x 22.1 мм x 9.6 мм
• Монтаж: Поверхностный монтаж
• Функции: Дистанционное включение/выключение, OCP, OTP, UVLO

Возможные аналоги

• PTH12010WAZ: Имеет похожие характеристики, но поддерживает более широкий диапазон выходного напряжения.
• PTH12040WAH: Предлагает аналогичные возможности c поддержкой большего выходного тока.
• PTH08T210WAS: Еще один высокопроизводительный DC-DC преобразователь от Texas Instruments с похожими возможностями.

PTH12020LAS от Texas Instruments — это мощное и надежное решение для различных приложений, требующих высокой эффективности и компактности.
