PTH12020LAH

PTH12020LAH от Texas Instruments

Общее описание

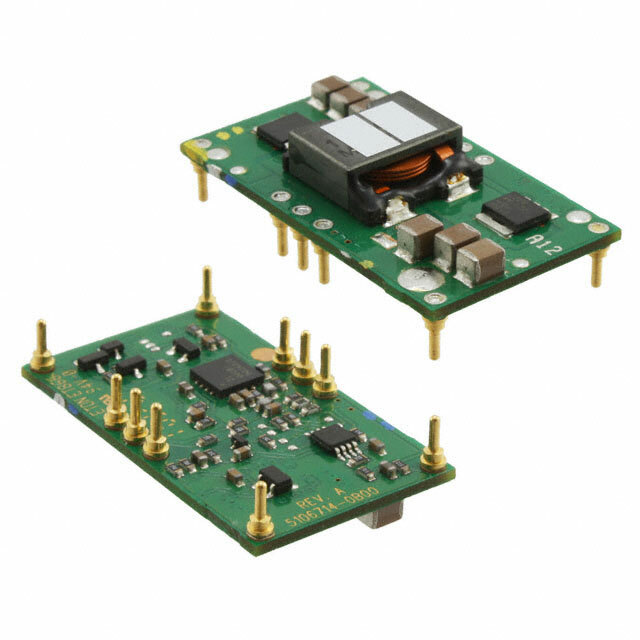

PTH12020LAH – это высокоэффективный модуль преобразователя DC-DC от компании Texas Instruments. Он предназначен для использования в различных устройствах, где требуется стабилизация напряжений и токов питания. Этот модуль предлагается в компактном корпусе, способном выдавать мощные параметры при минимальных габаритах, что делает его отличным выбором для применения в системах управления и электронике.

Преимущества

• Высокая эффективность (до 92%)
• Компактные размеры
• Широкий диапазон входного напряжения
• Широкий диапазон выходного напряжения
• Простота интеграции и использования

Недостатки

• Операционная температура сильно зависит от системы охлаждения.
• Требует тщательного выбора периферийных компонентов для обеспечения стабильной работы.

Типовое использование

PTH12020LAH используется в случаях, когда необходимо преобразовать одно напряжение питания в другое с высоким уровнем эффективности и низкими потерями мощности. Примеры включают:

• Различные электронику, требующую точного стабилизированного питания
• Информационные и телекоммуникационные системы
• Промышленные контроллеры и системы автоматизации

Рекомендации по применению

• Рекомендуется использовать в цепях с минимальной нагрузкой для обеспечения максимальной стабильности напряжения.
• Обеспечьте достаточное охлаждение за счет применения радиаторов или внешних вентиляторов.
• Проверьте совместимость периферийных компонентов для предотвращения перегрева и нестабильной работы.

Основные технические характеристики

• Диапазон входного напряжения: 10.8В - 13.2В
• Диапазон выходного напряжения: 0.8В - 1.8В
• Максимальный выходной ток: 18А
• Тип монтажа: Сквозной монтаж (Through Hole)
• Тип корпуса: 10-DIP Module
• Коэффициент полезного действия: до 92%
• Габариты: 1.50" L x 0.87" W x 0.35" H (38.1 мм x 22.1 мм x 8.9 мм)
• Температурный диапазон: -40°C до +85°C

Возможные аналоги

• PTH12010WAD от Texas Instruments – предлагает схожие характеристики и диапазон входного/выходного напряжения.
• PTV12020WAH от Texas Instruments – аналогичный модуль с немного отличающимися параметрами.
• OKX-T/16-W12N-C от Murata – подобный по характеристикам преобразователь DC-DC.

Этот модуль является надежным и гибким решением для задач, требующих эффективного преобразования напряжений в компактных электронных устройствах.
