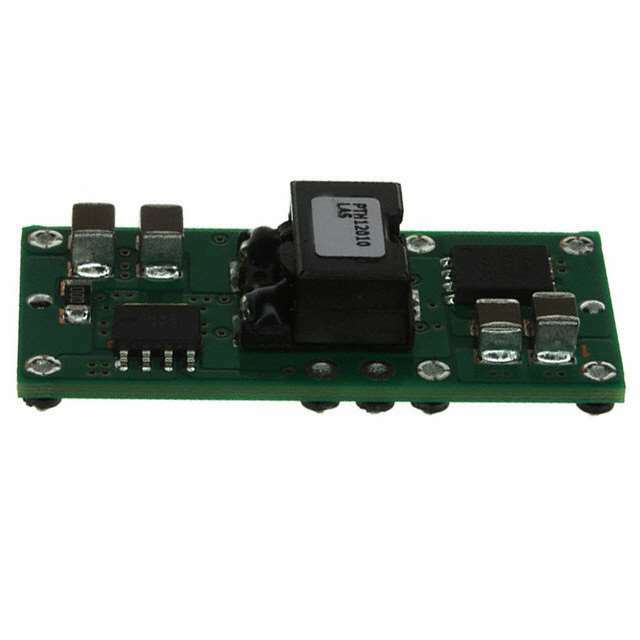

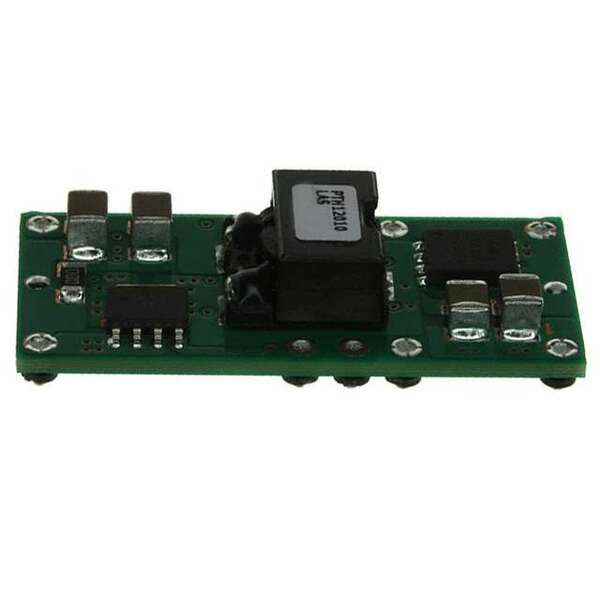

PTH12010YAZT

PTH12010YAZT от Texas Instruments

Общее описание:
PTH12010YAZT - это высокоэффективный DC-DC преобразователь точечного назначения (PoL) производства компании Texas Instruments. Это немодулированный понижающий (Buck) регулятор с одним выходом, который преобразует входное напряжение в диапазоне от 10.8V до 13.2V в регулируемое выходное напряжение от 0.55V до 1.8V, что делает его подходящим для разнообразных приложений в области информационных технологий и телекоммуникаций.

Преимущества:

• Высокая эффективность: До 88%, что обеспечивает низкие потери энергии и выделение тепла.
• Широкий диапазон входного напряжения: Позволяет использовать устройство в различных средах питания.
• Компактный размер: Размер корпуса 34.8mm x 15.7mm x 9.7mm позволяет экономить место на плате.
• Дополнительные функции защиты: Включают защиту от перегрузки по току (OCP) и низкого напряжения (UVLO).
• Поддержка дистанционного включения/выключения (Remote On/Off): Удобное управление работой устройства.

Недостатки:

• Снято с производства: Модель PTH12010YAZT сейчас считается устаревшей, и может быть трудно найти её на рынке.
• Ограниченный диапазон выходных напряжений: Подходит только для приложений, требующих низкого выходного напряжения (до 1.8V).

Типовое использование:

• Серверные и телекоммуникационные системы
• Платы расширения для компьютеров
• Встроенные системы
• Системы хранения данных
• Промышленная автоматизация

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах от 10.8V до 13.2V.
• Для максимальной эффективности размещайте модуль на плате с хорошей вентиляцией.
• Используйте соответствующие методы отведения тепла для предотвращения перегрева при высоких нагрузках.

Основные технические характеристики:

• Тип: немодулированный PoL модуль
• Количество выходов: 1
• Входное напряжение: 10.8V - 13.2V
• Выходное напряжение: 0.55V - 1.8V
• Максимальный выходной ток: 12A
• КПД: 88%
• Рабочая температура: от -40°C до 85°C
• Особенности: дистанционное включение/выключение, защита от перегрузки по току, защита от низкого напряжения
• Монтаж: поверхностный монтаж (SMD)
• Корпус: 10-SMD модуль
• Размеры: 34.8mm x 15.7mm x 9.7mm

Возможные аналоги:

• PTH12020WAZ: Подобное семейство с улучшенными характеристиками и более широким диапазоном выходных напряжений.

Для получения дополнительной информации и рекомендаций по применению, пожалуйста, обратитесь к официальной документации и даташиту от Texas Instruments.
