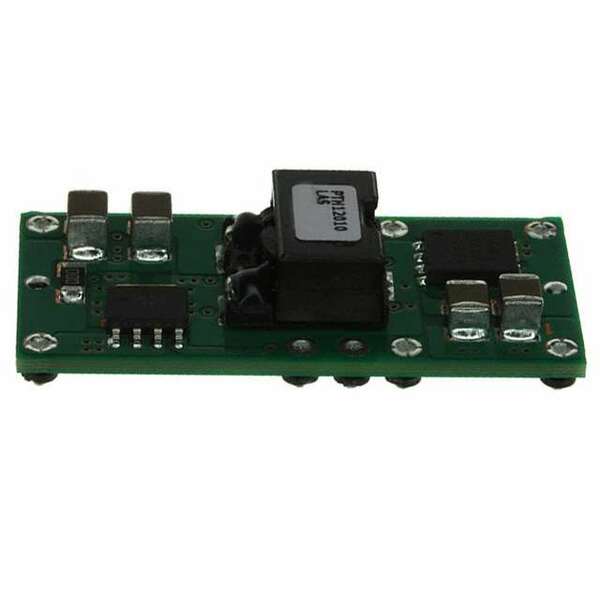

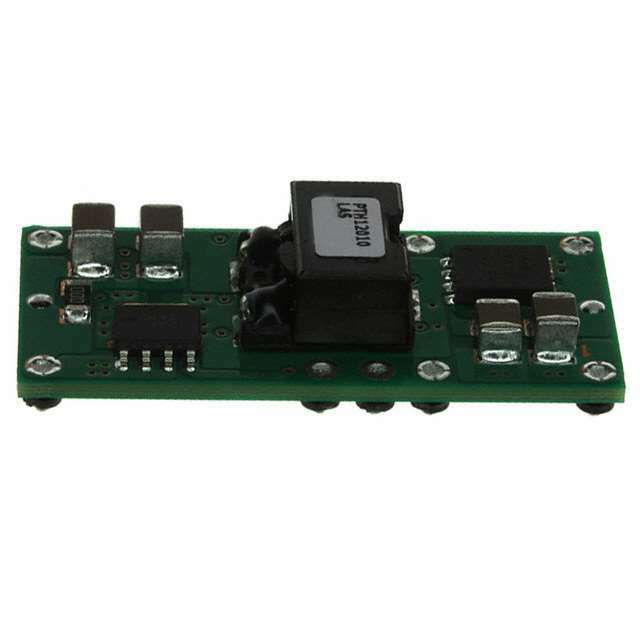

PTH12010YAZ

Описание для PTH12010YAZ от Texas Instruments

Общее описание

PTH12010YAZ — это высокоэффективный пониженный регулятор напряжения (DC-DC конвертер) производства Texas Instruments. Данный полумодуль (PoL) предназначен для использования в системах, требующих точного регулирования напряжения и высокой стабильности. Он может обеспечивать выходное напряжение в диапазоне от 0.55 В до 1.8 В при входном напряжении от 10.8 В до 13.2 В и выходном токе до 12 А.

Преимущества

• Высокая эффективность: До 85%, что позволяет минимизировать потери энергии и тепловое выделение.
• Широкий диапазон выходного напряжения: 0.55 В до 1.8 В, что обеспечивает гибкость применения в различных схемах.
• Компактные размеры: Узкие габариты облегчают интеграцию в различные печатные платы.
• Защитные функции: Защита от перегрузки по току (OCP), защита от низкого входного напряжения (UVLO), Remote On/Off для облегчения управления.

Недостатки

• Ограниченный диапазон входного напряжения: 10.8 В до 13.2 В, что может потребовать дополнительных компонентов для работы с более широкими диапазонами напряжения.
• Потребность в правильном тепловом управлении: Хотя модуль высокоэффективен, при максимальном токе нагрузки возможен значительный нагрев.

Типовое использование

• Системы информационных технологий (ITE), включая серверы, маршрутизаторы и коммутаторы.
• Встраиваемые системы и контроллеры.
• Телекоммуникационные устройства.

Рекомендации по применению

• Термическое управление: При проектировании системы следует учитывать размещение для оптимальной вентиляции и использования радиатора, если это необходимо.
• Подключение: Рекомендуется использовать качественные и короткие соединения для снижения потерь и улучшения стабильности работы.
• Управление: Возможность дистанционного включения/выключения может использоваться для улучшения энергоэффективности системы.

Основные технические характеристики

• Входное напряжение: 10.8 В - 13.2 В
• Выходное напряжение: 0.55 В - 1.8 В
• Максимальный выходной ток: 12 А
• Эффективность: До 85%
• Рабочая температура: -40°C до 85°C
• Функции защиты: OCP, UVLO, Remote On/Off

Возможные аналоги

• LTC3851EUHE-1#PBF от Analog Devices: Входное напряжение 4 В - 38 В, до 20 А выходного тока.
• LMZ12010TZ-ADJ от Texas Instruments: Входное напряжение 4.5 В - 14.5 В, до 10 А выходного тока.

Пожалуйста, свяжитесь с нами для получения дополнительной информации или помощи в выборе аналогов для вашего проекта.
