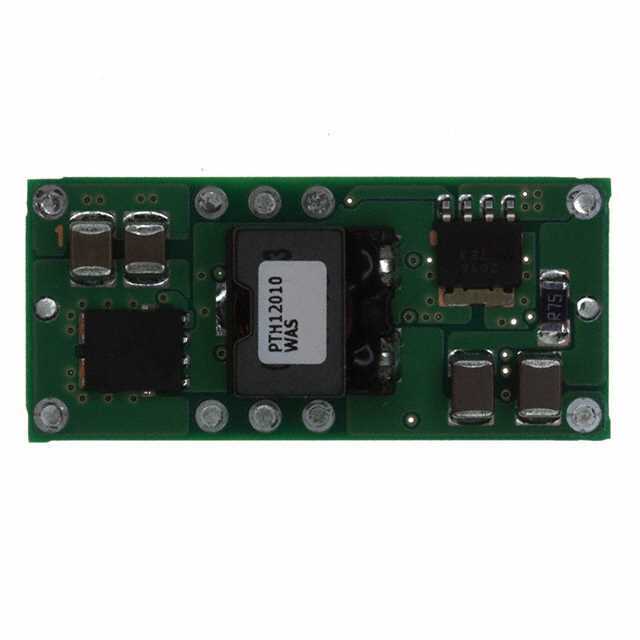

PTH12010WAST

Texas Instruments PTH12010WAST

Общее описание

PTH12010WAST представляет собой мощный DC-DC преобразователь, обеспечивающий стабилизированное питание для различных электронных систем. Этот компонент поддерживает широкий диапазон входных напряжений и способен регулировать выходное напряжение в пределах от 1.2V до 5.5V с максимальным выходным током до 12А. Данный модуль идеально подходит для применения в промышленных и коммерческих устройствах, требующих стабильного и надежного питания.

Преимущества

• Высокая эффективность до 94%: Снижение энергопотерь и уменьшение тепловыделения.
• Широкий диапазон выходного напряжения: Гибкость в настройке и использовании в различных приложениях.
• Компактные размеры: Позволяет использовать в ограниченных по пространству местах.
• Функции защиты: Предусмотрены защита от перегрузки (OCP) и защита от пониженного входного напряжения (UVLO), что обеспечивает безопасность и надежность работы.
• Простота управления: Поддержка функции удаленного включения/выключения, что упрощает управление энергопотреблением системы.

Недостатки

• Неизолированный преобразователь: Отсутствие гальванической развязки может ограничить применение в некоторых критически важных системах.
• Рабочая температура: Хоть и имеет широкий диапазон, при экстремальных условиях могут потребоваться дополнительные меры охлаждения.

Типовое использование

• Платы питания серверов
• Промышленные системы управления
• Телекоммуникационные устройства
• Автоматизированные тестовые оборудования
• Системы встраиваемых контроллеров

Рекомендации по применению

• Учитывайте применение функции удаленного включения для оптимизации потребления энергии в вашей системе.
• Рекомендуется использовать в хорошо вентилируемых пространствах для обеспечения надлежащего теплового режима.
• Подберите соответствующие контактные площадки для надежного монтажа данного SMD устройства.

Основные технические характеристики

• Входное напряжение: 10.8V – 13.2V
• Выходное напряжение: 1.2V – 5.5V
• Максимальный выходной ток: 12А
• Эффективность: До 94%
• Рабочая температура: -40°C ~ 85°C
• Размеры: 34.8 мм x 15.7 мм x 9.7 мм (1.37" x 0.62" x 0.38")
• Корпус: 10-SMD модуль

Возможные аналоги

• PTH08080WAH: От 0.9V до 3.6V, до 2.25А
• PTN78020WAH: От 2.5V до 12.6V, до 6А
• TPS5430D: Простое и экономичное решение для менее требовательных приложений

PTH12010WAST от Texas Instruments обеспечивает надежное и эффективное преобразование питания, позволяя использовать его в широком спектре приложений и обеспечивая высокую производительность вашей системы.
