PTH12010WAS

PTH12010WAS от Texas Instruments

Общее описание

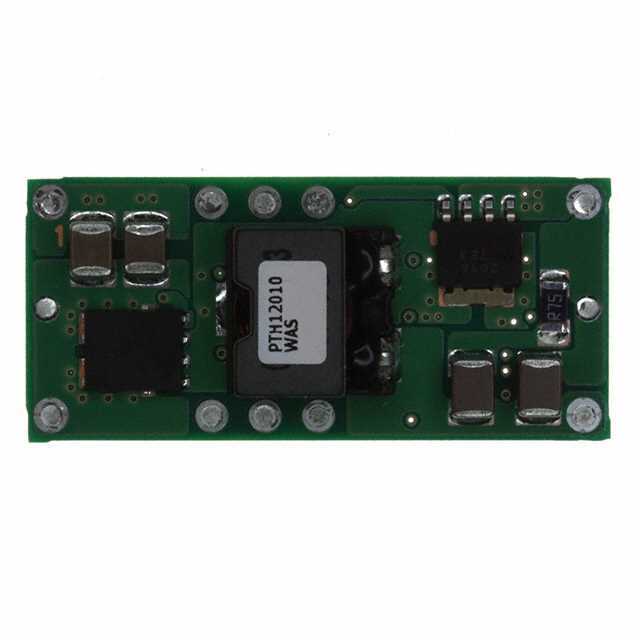

PTH12010WAS — это модуль DC-DC преобразователя от Texas Instruments, специализированный на преобразовании напряжения в приложениях, требующих надежного и стабильного питания. Он представляет собой понижающий (step-down) преобразователь с одним выходом и высоким коэффициентом эффективности, что делает его идеальным для использования в разнообразных промышленных и коммерческих приложениях.

Преимущества

• Эффективность до 94%: Обеспечивает минимальные потери энергии и низкое тепловыделение.
• Широкий диапазон выходного напряжения: Дает возможность точно настраивать выходное напряжение в пределах 1.2 В до 5.5 В.
• Высокая выходная мощность: Поддержка выходного тока до 12А.
• Компактный размер: Удобный для интеграции в устройства с ограниченным пространством.
• Защита и контроль: Встроенная защита от перегрузки по току (OCP) и защита по подаче питания (UVLO), а также функция удаленного включения/выключения (Remote On/Off).

Недостатки

• Неизолированный: Поскольку это не изолированный преобразователь, необходима дополнительная осторожность при проектировании схемы для обеспечения безопасности.
• Ограниченный диапазон входного напряжения: Рабочее входное напряжение ограничено диапазоном от 10.8В до 13.2В.

Типовое использование

• Индустриальные системы
• Телекоммуникационные оборудования
• Системы управления питанием в компьютерных и серверных системах
• Системы измерения и контроля в промышленных приложениях

Рекомендации по применению

• Установка: Рекомендуется применять модуль в средах с рабочей температурой от -40°C до +85°C.
• Теплоотвод: Обеспечить надлежащую вентиляцию или использовать дополнительные радиаторы для эффективного отвода тепла.
• Фильтрация: Использовать внешние фильтрующие конденсаторы для уменьшения шумов и обеспечения стабильности работы.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Входное напряжение (мин): 10.8В
• Входное напряжение (макс): 13.2В
• Выходное напряжение: 1.2В - 5.5В
• Выходной ток (макс): 12А
• Эффективность: 94%
• Рабочая температура: -40°C ~ 85°C
• Особенности: Remote On/Off, OCP, UVLO
• Тип монтажа: Поверхностный (Surface Mount)
• Корпус: 10-SMD модуль
• Размеры: 34.8мм (Д) x 15.8мм (Ш) x 9.6мм (В)

Возможные аналоги

• PTH08080WAS: Похожий модуль от Texas Instruments с входным диапазоном 8.3В - 14В и выходным током до 8А.
• PTH04T240WAS: Аналог с более широким диапазоном входного напряжения и поддержкой меньшего выходного тока до 10А.

Этот преобразователь является отличным выбором для приложений, требующих высокой надежности и стабильности питания при компактных размерах и высокой эффективности преобразования.
